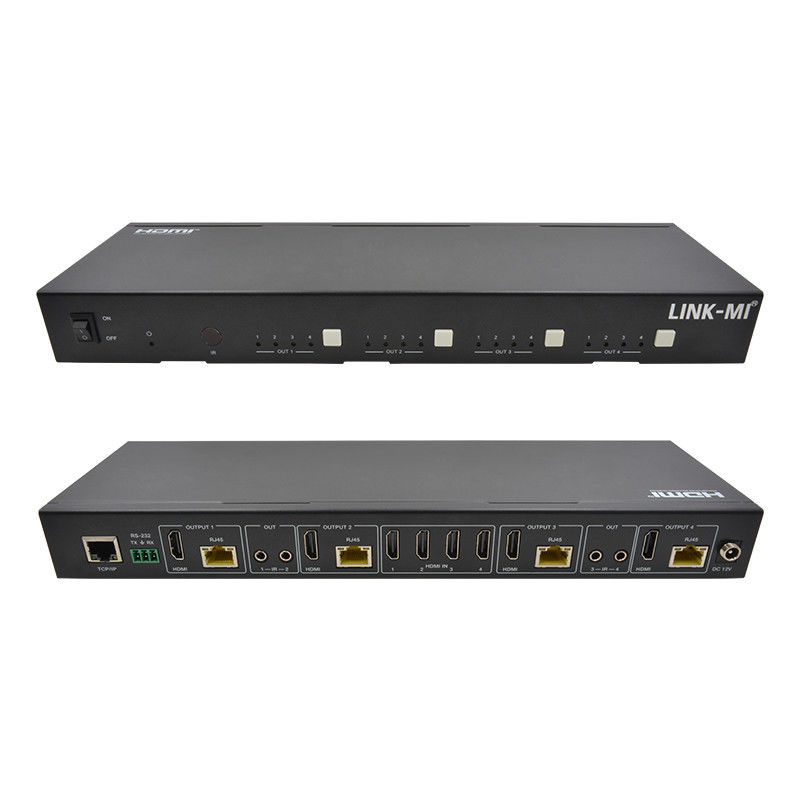

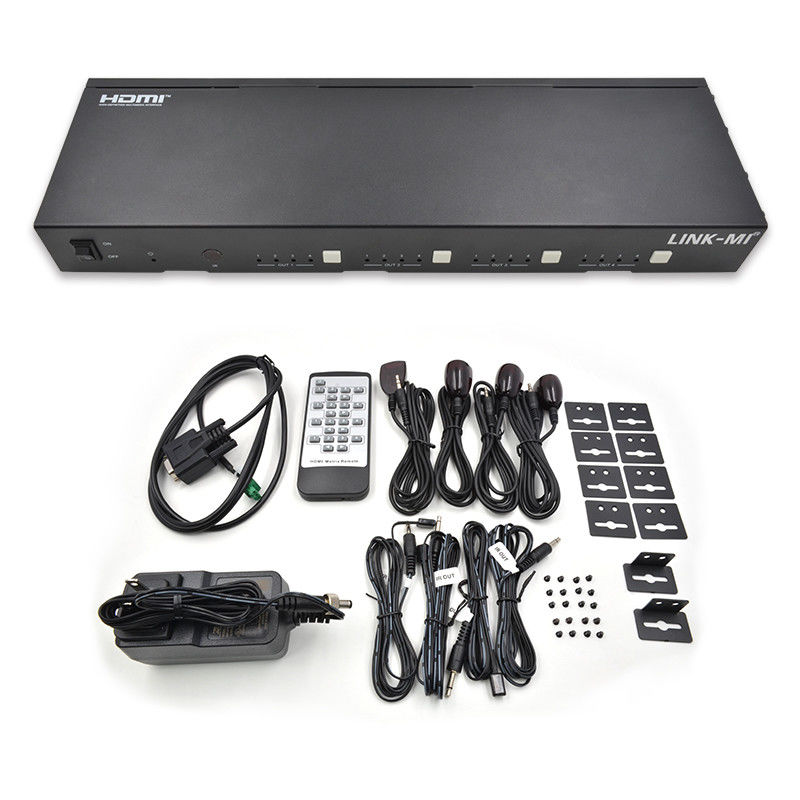

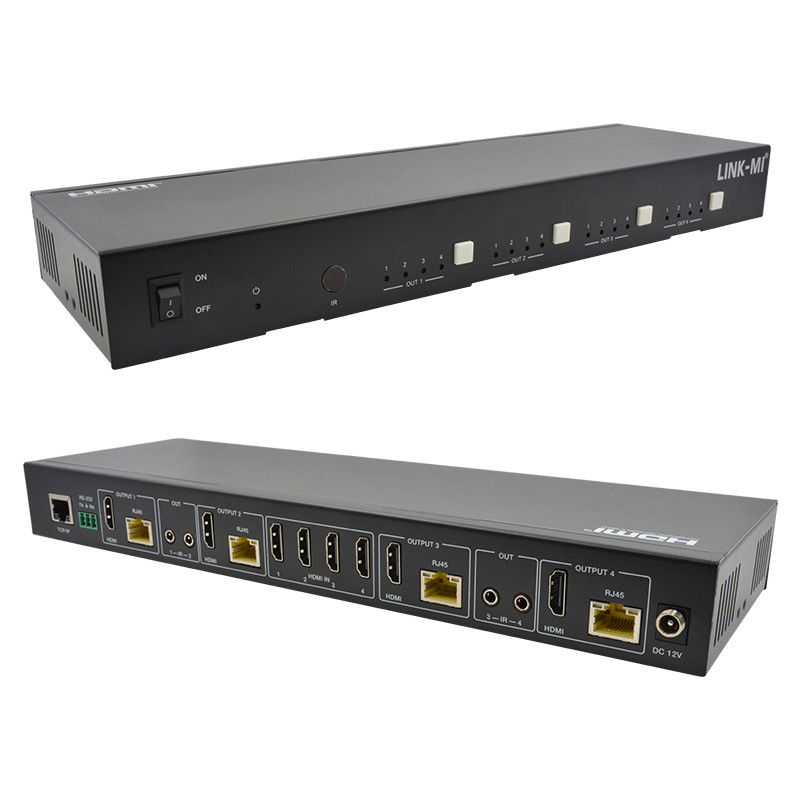

70M 4X4 HDMI Matrix con funzione IR Matrix 18Gbps 4K@60Hz HDMI 2.0b POC
Introduzione
LINK-MI LM-MX44-70 La matrice HDMI 4x4 a 18 Gbps può collegare quattro sorgenti HDMI a otto display.Dispone di quattro uscite HDMI e ogni uscita HDMI è specchiata per fornire un'uscita CAT-Cable che funziona simultaneamente.
Supporta la trasmissione di video (risoluzione fino a 1080p Full HD e 4Kx2K@60Hz 4:4:4) e supporta formati audio digitali HD come LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus e DTS-HD Master Audio.

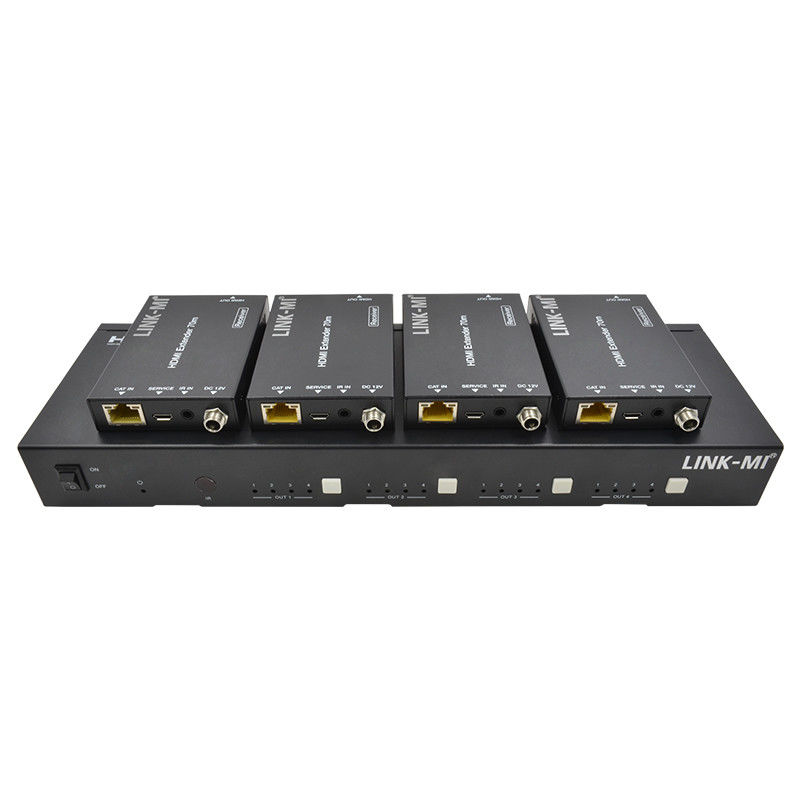

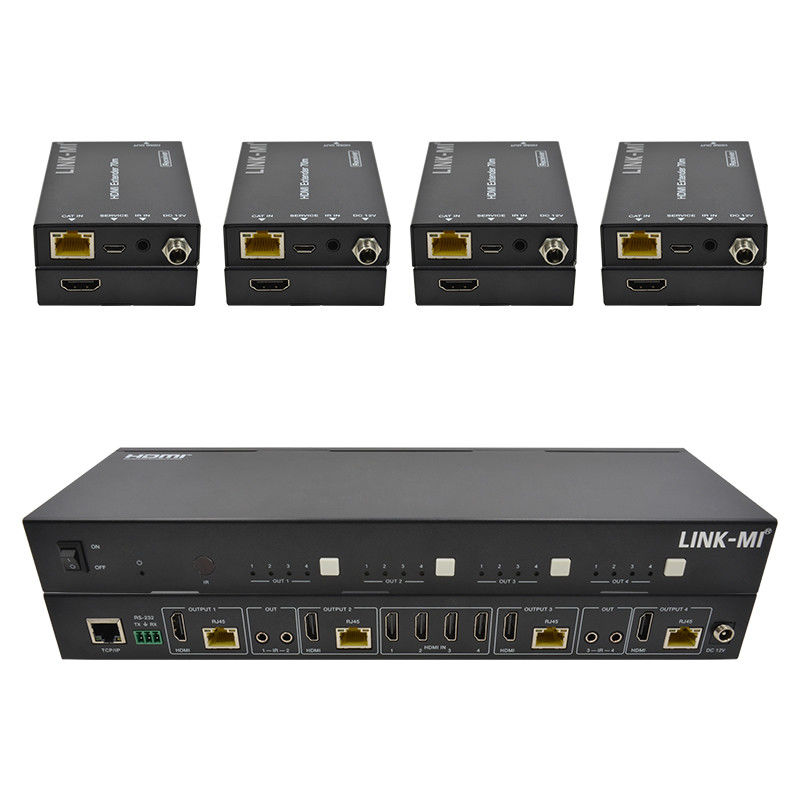

Collega un ricevitore CAT a ciascuna uscita del cavo CAT per estendere il segnale HDMI fino a 230 piedi / 70 m per la connettività multi-room.
Il prodotto supporta la funzione di matrice IR unidirezionale. Inoltre, può essere controllato tramite pulsanti del pannello frontale, telecomando IR, RS-232, LAN e Web GUI.
Caratteristica
1. compatibile con HDMI 2.0b e HDCP 2.2/1.x
2. Risoluzione video fino a 4K2K@60Hz (YUV 4:4:4) su tutte le porte HDMI e CAT
3. 4 ingressi HDMI, 4 uscite specchiate HDMI e CAT
4Le porte HDMI supportano la larghezza di banda video non compressa senza perdite di 18 Gbps
5. Supporto 4K->1080P Down Scaler per ogni porta di uscita
6. HDR, HDR10, HDR10+, Dolby Vision, HLG sono supportati
7L'uscita CAT può estendere la distanza di trasmissione fino a 230 piedi/70 m tramite un singolo cavo CAT6
8. HDMI audio pass-through fino a 7.1CH HD audio (LPCM, Dolby TrueHD e DTS-HD Master Audio)
9- Sono supportate la gestione avanzata dell'EDID e il controllo CEC
10. 12V POC su tutte le porte CAT
11. Supporta la funzione di matrice IR unidirezionale
12Controllo tramite pulsanti del pannello anteriore, telecomando IR, RS-232, LAN e GUI Web
Specificità
| Numero modello. |
LM-MX44-70 |
| Conformità HDMI |
HDMI 2.0b |
| Conformità HDCP |
HDCP 2.2/1.x |
| Larghezza di banda video |
18 Gbps |
| Risoluzione video |
Fino a 4K2K@50/60Hz (4:4:4) |
| Spazio colore |
RGB 4:4:4, YCbCr 4:44/4:2Due quarti:2:0 |
| Profondità del colore |
8 bit, 10 bit, 12 bit (1080p@60Hz)
8 bit (4K2K@60Hz YUV4:4:4)
8 bit, 10 bit, 12 bit (4K2K@60Hz YCbCr 4:2Due quarti:2:0)
|
| Formati audio HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
| Distanza di trasmissione |
230 ft / 70m (attraverso un singolo cavo CAT6) |
| Protezione ESD |
Modello del corpo umano:
±8kV (scarica a intervallo d'aria), ±4kV (scarica a contatto)
|
| Connessione |
| Matrice |
Input: 4 x HDMI Tipo A [19 pin femminile]
Uscite: 4 x HDMI Tipo A [19 pin femminile]
4 x porta CAT [RJ45]
4 x IR OUT [3.5mm Stereo Mini-jack]
Controlli: 1 x TCP/IP [RJ45]
1 x RS-232 [connettore Phoenix a 3 pin]
|
| Ricevitore CAT |
Input: 1x IR IN [mini jack stereo da 3,5 mm]
1x porta CAT [RJ45]
Uscita: 1x HDMI Tipo A [19 pin femminile]
Controllo: 1x SERVIZIO [Micro USB, porta di aggiornamento]
|
| Meccanica |
| Abitazione |
Contenitore in metallo |
| Colore |
Nero |
| Dimensioni |
Matrice: 320 mm (W) × 100 mm (D) × 36 mm (H)
Ricevitore: 61 mm (W) x 88 mm (D) x 18 mm (H)
|
| Peso |
Matrice: 915g, ricevitore: 155g. |
| Fornitore di energia |
Input: AC 90 - 260V 50/60Hz
Fattore di uscita: DC 12V/2.5A
(norme USA/UE, certificato CE/FCC/UL)
|
| Consumo di energia |
19.68W (massimo) |
| Temperatura di funzionamento |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura di conservazione |
-20°C ~ 60°C / -4°F ~ 140°F |
| Umidità relativa |
20~90% RH (non condensante) |
| Risoluzione / lunghezza del cavo |
HDMI IN/OUT |
| 4K60 piedi/metro |
16 piedi / 5 M |
| 4K30 piedi/metro |
32 piedi/10 metri |
| 1080P60 piedi/metro |
50 piedi / 15 metri |
| Si raccomanda vivamente l'uso di un cavo HDMI ad alta velocità premium. |
| Nota: le specifiche possono essere modificate senza preavviso. |
