4K Video Wall Controller 2x2/1x4/4x1/10x10 Splicing Display HDMI/USB Tipo C/DVI
Introduzione

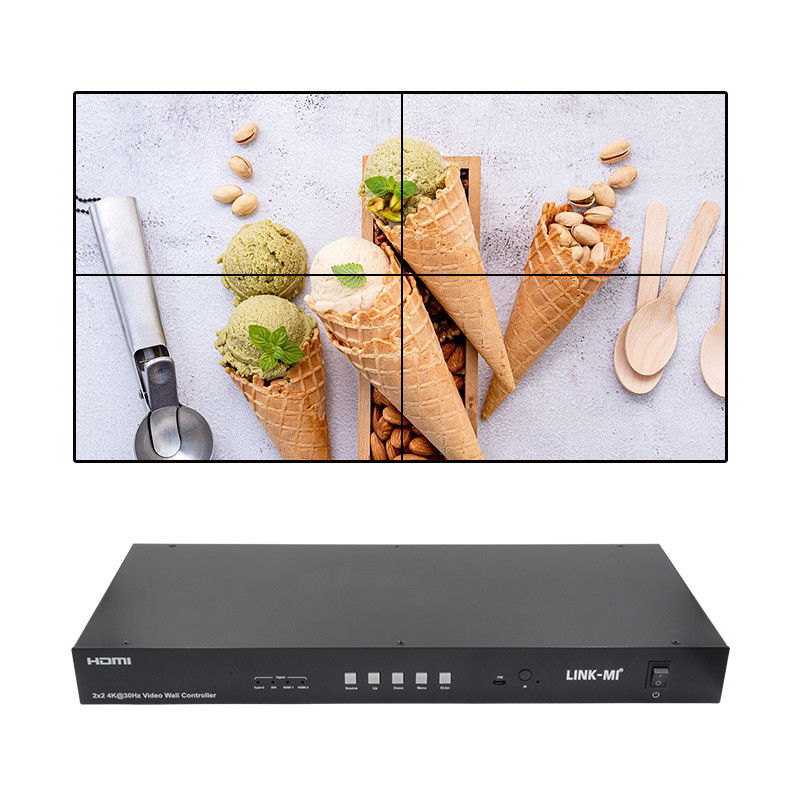

LINK-MI LM-VW02B è un video controller professionistico a 4 canali ultra HD 4K.Viene fornito con 4 segnali di ingresso come 2 HDMI / 1 USB Tipo C / 1 DVI; con uscite HDMI a 4 canali e un'ulteriore uscita HDMI Loop per display singolo o in cascata.L'utente può passare uno qualsiasi dei 4 segnali di ingresso per visualizzare su 4 monitor TV per fare un grande muro video 2x2 o 1x4, 4x1... modalità di visualizzazione, e max 10x10 video wall in connessione a cascata.
Nel frattempo, supporta anche la modalità splitter HDMI 1x4, l'estrazione audio SPDIF e analogica, la risoluzione UHD più alta fino a 3840x2160 @ 30Hz, rotazione a 180 °, gestione EDID.L'utente può controllarlo facilmente tramite il telecomando, pulsanti del pannello, comando RS232 e controllo Web GUI.
Caratteristiche
1Supporta l'ingresso HDMI USB TYPE-C / DVI / 2.
2. Supporto 4K 2x2 video wall, in cascata per creare 2x3, 3x4 e max 10x10 video wall.
3Supporta la rotazione di immagine di uscita a 180°.
4. Supporta la risoluzione massima fino a 4K@30HZ 4:44 per gli ingressi di tipo C e HDMI, 1920x1200 per gli ingressi DVI.
5Supporto alla gestione EDID: due EDID predefiniti: 4K30HZ, 1080P.
6Supporta HDCP2.2/1.4.
7. pulsante del pannello di supporto; telecomando IR; comando RS232 e GUI Web per il controllo.
8Supporto per l'estrazione audio SPDIF e analogico
9. 1U rack design, facile installazione.
Specificità
| Numero modello. |
LINK-MI LM-VW02B |
| Porte di ingresso |
2x HDMI, 1x USB tipo C, 1x DVI
|
| Porte di uscita |
4x HDMI, 1x HDMI Loop out per display singolo o connessione a cascata)
1x SPDIF, 1x Analog Stereo Audio
|
| Porti di controllo |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Segnale video di ingresso |
0.5-1.0 volt p-p |
| Segnale DDC di ingresso |
5 volt p-p (TTL) |
|
Formato video
|
TV Ultra HD/FH DTV: 4K@30Hz/1080P |
|
Formato audio
|
LPCM 16bit, 24bit, 44,1KHz/48KHz |
| Metodi di controllo |
pulsanti del pannello; telecomando IR; comando RS232 e GUI Web |
| Modi di video wall |
Preset 1x1; 2x2; 4x1; 1x4... ecc.
Cascata per fare 3x2-1; 3x2-2; 4x2-1; 4x2-2; 4x3-1; 4x3-2; 4x3-3
Cascata: 3x3; 4x4; 4x6; 5x6; 6x6 e così via, muro video massimo 10x10
|
| Altre funzioni |
1x4 HDMI Splitter Mode, rotazione a 180°, gestione EDID, estrazione audio... |
| Fornitore di energia |
DC 12V 2A |
| Consumo di energia |
15 watt (massimo) |
| Temperatura di funzionamento |
0 a +40°C (32 a +104°F) |
| Umidità di funzionamento |
5 a 90% RH (senza condensazione) |
| Materiale |
Contenitore in metallo |
| Colore |
Nero |
| Dimensione |
438 mm ((L) x 190 mm ((W) x 44 mm ((H) |
| Peso |
2.5 kg |
| Nota:Le specifiche possono essere modificate senza preavviso |
Diagramma di connessione

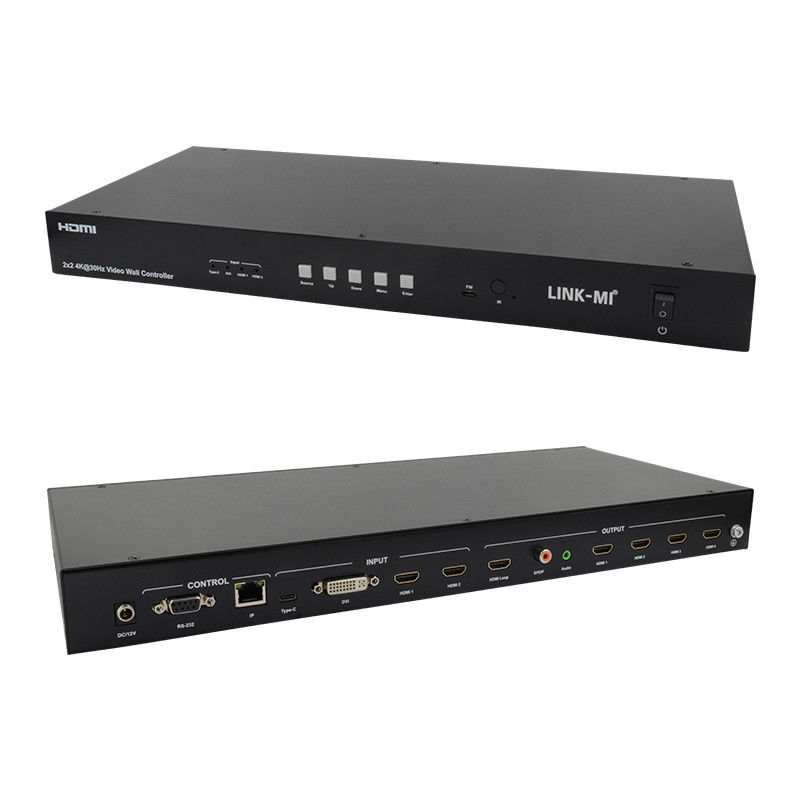

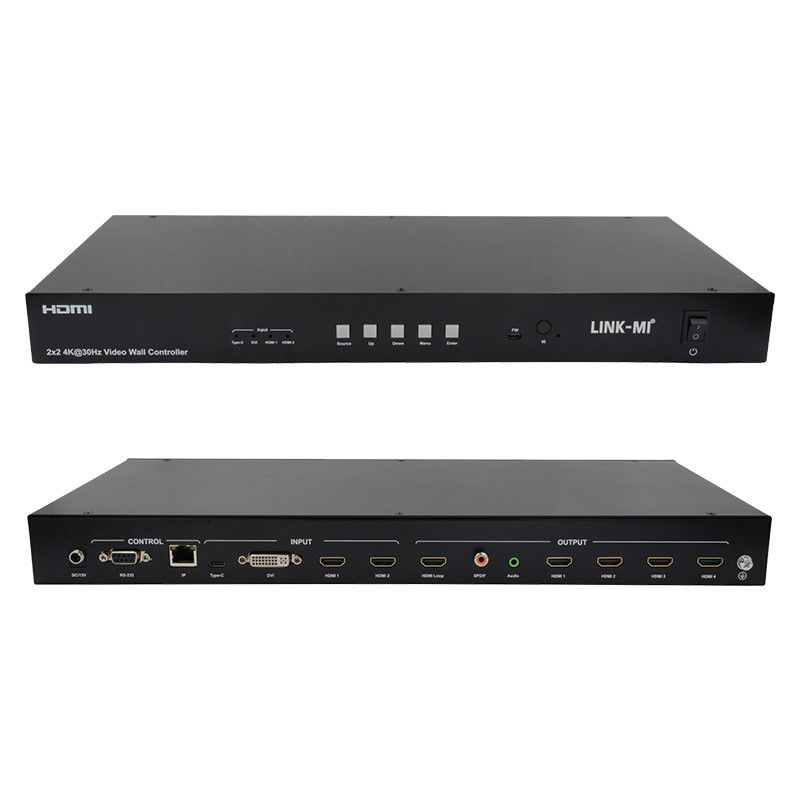

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
LM-VW02B 2x2 Video Controller 4K30Hz.pdf
