1X2 SDI Splitter Video Repeater da 1 a 2 Extender
Introduzione
LINK-MI LM-SS12 SD/HD-SDI/3G-SDI 1:2 Repeater& Distribution Amplifier è un amplificatore da 1 a 2 con funzione di Re-clocking.Poi ri-trasmette due uscite SDI per la visualizzazione multi-in tempo reale. It is a reliable video device splitting a SDI or HD-SDI video source to two 3G-SDI or HDSDI or SD-SDI display at the same time and takes one input then re-clocks and equalizes the signal and distributes it to two identical outputs.
Caratteristiche
1. Standard SDI:3G-SDI, HD-SDI, SD-SDI
2- Tassi di dati: 270 Mbps/1.485 Gbps/2.97 Gbps
3. Tipo di segnale: SMPTE 292M, SMPTE 259M, SMPTE 424M
4. Due uscite separatamente tamponate
5- Equalizzazione del cavo (Beldon 1694A)
6. Capacità di ri-clocking ️ connessione a ripetitore illimitata
Specificità
|
Segnale di ingresso
|
1×BNC SDI
|
|
Tipo di segnale SDI
|
SD-SDI ((270 Mbps),HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
|
|
Supporto video
|
480i,576i,720p@23.98/24/25/30/50/60
1080i@50/60,1080p@24/25/30
1080p@50/59.94/60
|
|
Amplitudine del segnale SDI
|
0.8Vp-p
|
|
Impedenza
|
75Ω
|
|
Tipo di accoppiamento SDI
|
Accoppiamento AC
|
|
SDI Signal Jitter (tipico)
|
SD-SDI≤0,1UI HD-SDI≤0,2UI
3G-SDI≤0,4 UI
|
|
Segnale di uscita
|
2×BNC SDI
|
|
Distanza massima
|
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
|
|
Intervallo di temperatura di funzionamento
|
0°C~40°C/32°F~104°F
|
|
Intervallo di temperatura di stoccaggio
|
-20°C~60°C/-4°F~140°F
|
|
Intervallo di umidità di esercizio
|
20~90% RH ((senza condensazione)
|
|
Fornitore di energia
|
5 ~ 12 V di corrente continua
|
| Nota:Le specifiche possono essere modificate senza preavviso |
Diagramma di connessione

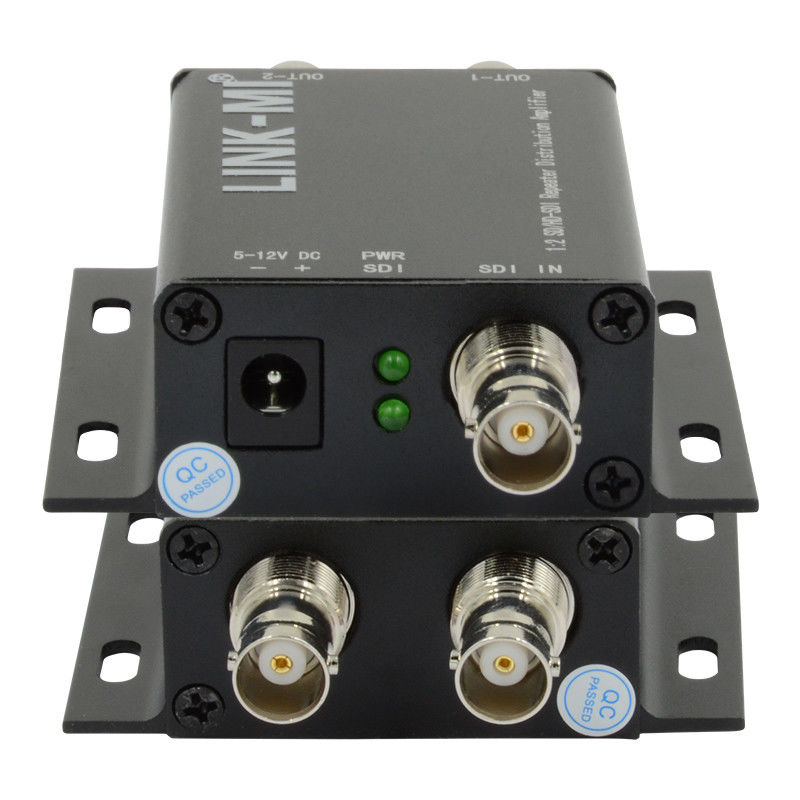

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
LM-SS12 1x2 3G-SDI Repeater Splitter.pdf
