Estratto audio HDMI da 18 Gbps con supporto per il downmix audio 4K@60Hz
Introduzione
LINK-MI LM-AUE03 L'estrattore audio HDMI 18Gbps potrebbe estrarre segnali audio da qualsiasi fonte compatibile HDMI a uscite audio L/R stereo ottiche digitali o analoghe.questo estrattor audio supporta anche bitstream audio down-mix a uscita stereo analogica e mantiene ottico e HDMI fuori audio passare attraverso.
Inoltre, sia l'input che l'output HDMI supportano una risoluzione video fino a 4K2K@50/60Hz (YUV444).Supporta il pass through HDR (High Dynamic Range) a 10 bit e il bypass dei formati audio digitali ad alta risoluzione HDMI, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos e DTS-HD Master Audio, velocità di campionamento audio fino a 192 kHz. Sono supportati HDCP 2.2 e CEC bypass.
Caratteristiche
1. HDMI 2.0b (18Gbps), HDCP 2.2 e DVI compatibile
2. Risoluzioni video fino a 4K2K@50/60Hz (YUV444)
3. Estrarre l'audio HDMI in audio analogo multicanale ottico (SPDIF) o L/R
4. HDMI Input audio pass-through a HDMI e uscita audio ottica
5. Supporto audio bitstream down-mix a uscita analogica L/R
6. Supporta l'audio ottico LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Supporto HDMI High Bit Rate (HBR) audio pass through
8. Tassi di campionamento audio fino a 96 kHz
9. 10 bit HDR (High Dynamic Range) passano attraverso
10. Sostenere il pass-through CEC
Specificità
| Tecnico |
|
Conformità HDMI
|
HDMI 2.0b
|
|
Conformità HDCP
|
HDCP 2.2 e HDCP 1.4
|
|
Larghezza di banda video
|
18 Gbps |
|
Risoluzioni video
|
Fino a 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
e 1080P 3D@60Hz
|
|
Spazio colore
|
RGB, YCbCr4:4:4, YCbCr 4:2:2
|
|
Profondità del colore
|
10 bit, 12 bit
|
|
Formati audio HDMI
(Pass-through)
|
LPCM 2/5.1/7.1CH, Dolby Digital,
DTS 5.1, Dolby Digital+, Dolby
TrueHD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
|
|
Audio ottico
Formati
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1CH
|
|
Formati audio L/R
|
Stereo analogo 2CH
|
|
Protezione ESD
|
Modello del corpo umano ± 8 kV
(scarica a vuoto) & ±4kV
(scarica di contatto)
|
| Connessioni |
|
Input
|
1x HDMI Tipo A [19 pin femminile]
|
|
Prodotti
|
1x HDMI Tipo A [19 pin femminile]
1x L/R Audio Out [RCA]
1x uscita ottica [S/PDIF]
|
|
Meccanica
|
|
Abitazione
|
Contenitore in metallo
|
|
Colore
|
Nero
|
|
Dimensioni
|
73.5mm[W] x 60.7mm[D] x20 mm[H]
|
|
Peso
|
135 g
|
|
Fornitore di energia
|
Input: AC100 - 240V 50/60Hz
Fattore di uscita: DC 5V/1A (USA/UE) norme, certificato CE/FCC/UL)
|
|
Consumo di energia
|
1.25W (massimo)
|
|
OperazioneTemperatura
|
32 - 104°F / 0 - 40°C
|
|
Temperatura di conservazione
|
-4 - 140°F / -20 - 60°C
|
|
Umidità relativa
|
20 - 90% RH (senza condensazione)
|
| Nota:Le specifiche possono essere modificate senza preavviso |
Diagramma di connessione

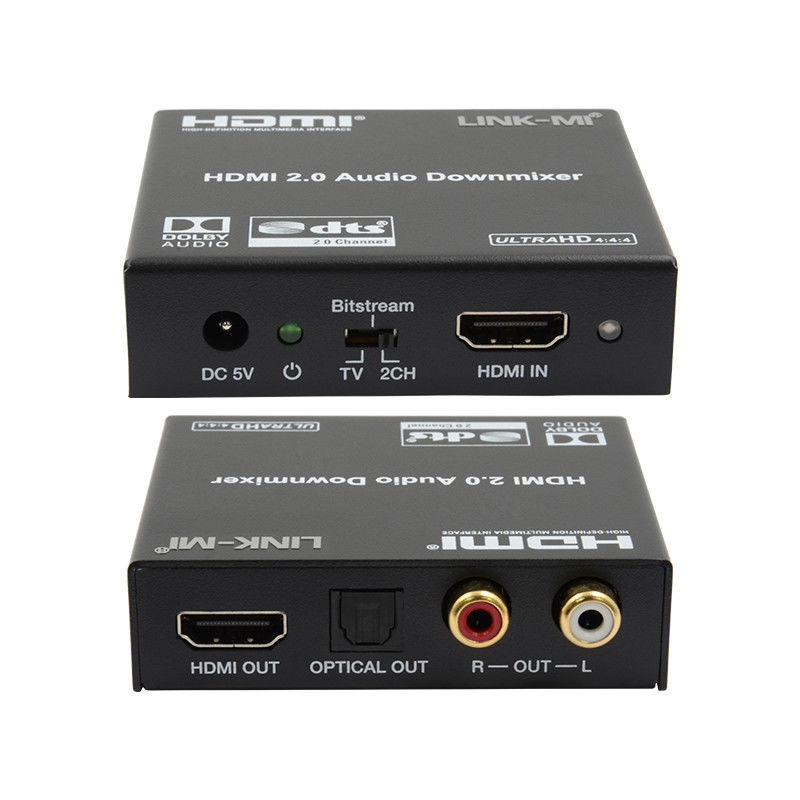

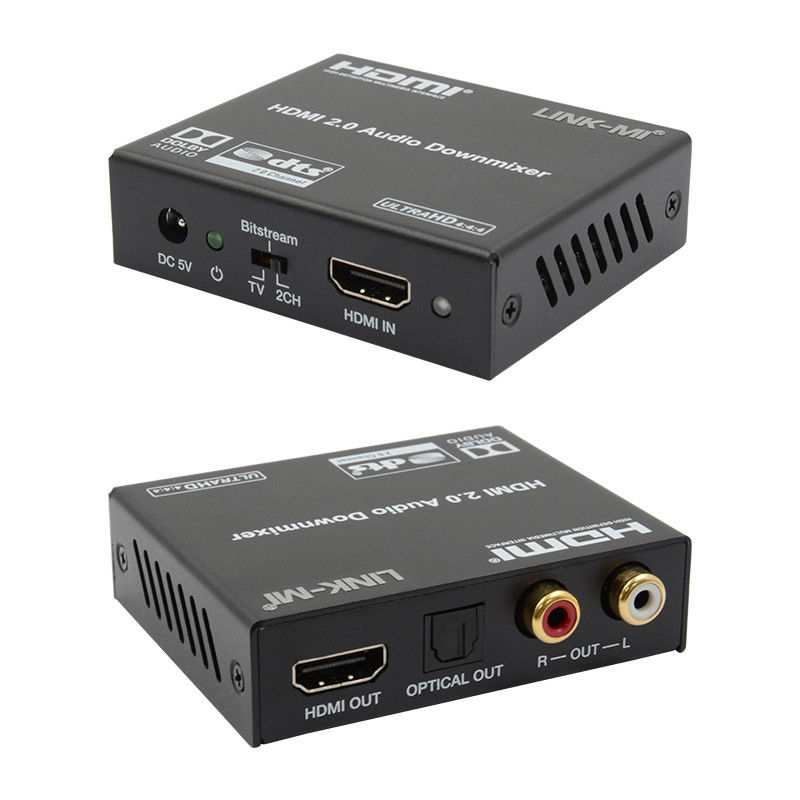

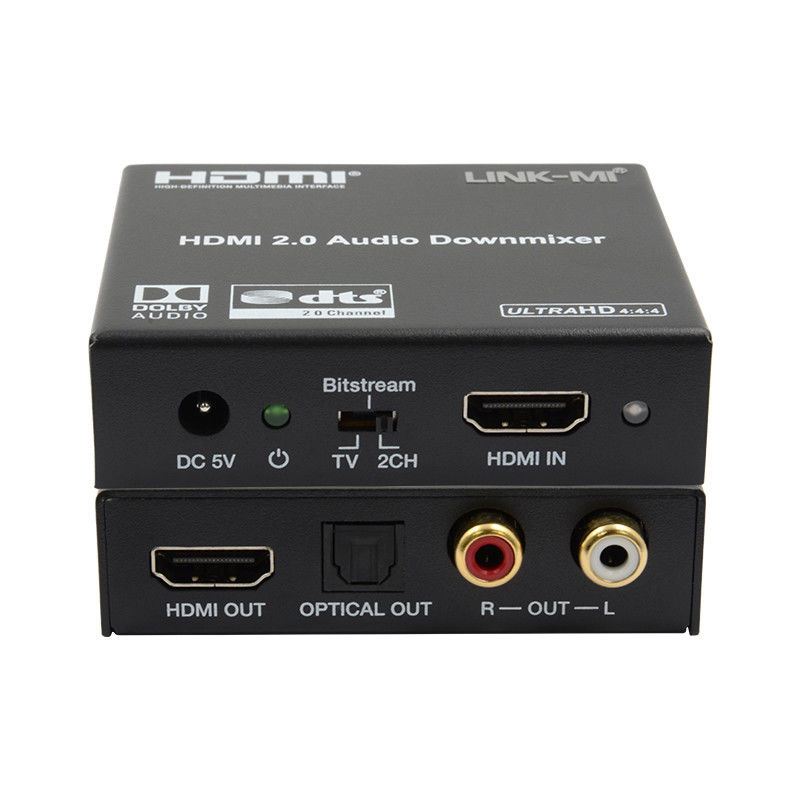

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
LM-AUE03 HDMI 18Gbps Audio Extractor.pdf
