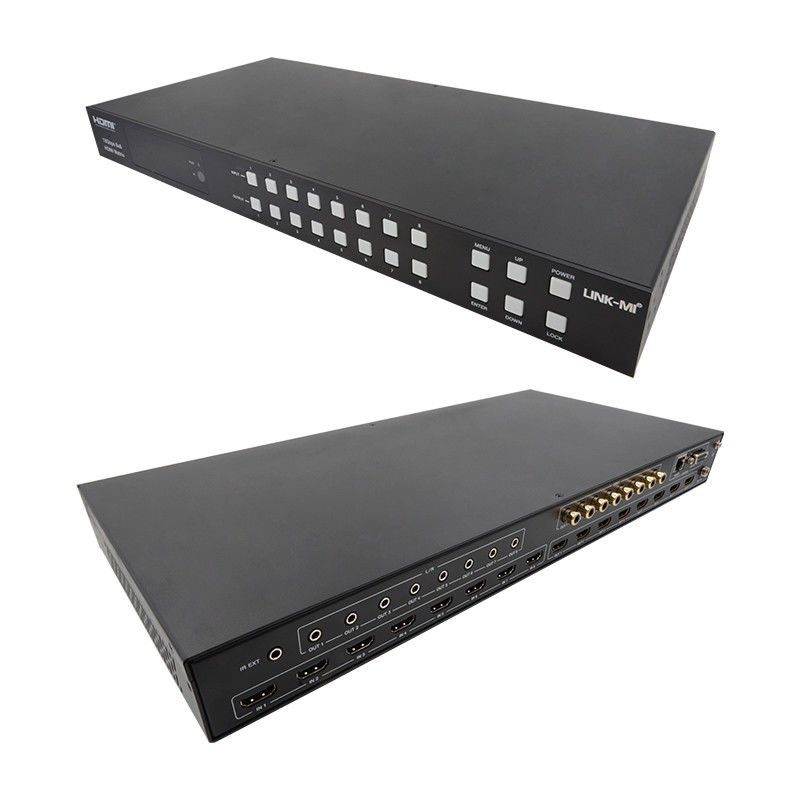

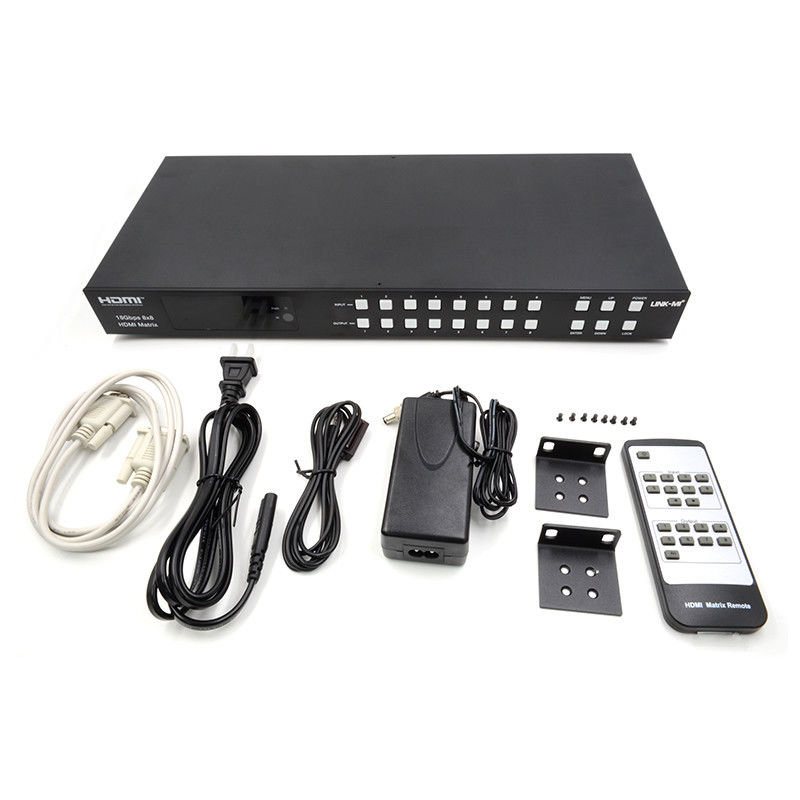

18Gbps 8x8 HDMI Matrix con ARC Function Support 4K2K@60Hz YUV 4:4:4
Introduzione
LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix supporta la trasmissione di video (fino a 4K2K@60Hz YUV 4:4:4) e audio digitale ad alta risoluzione multicanale da 8 sorgenti HDMI a 8 display HDMI.Mentre la funzione di uscita HDMI ARC è abilitata, l'audio ARC dai dispositivi di visualizzazione HDMI verrà estratto in uscita audio coassiale.Il controllo è tramite i pulsanti del pannello anteriore, IR remote, RS-232, LAN e GUI Web.
Caratteristiche
1. compatibile con HDMI 2.0b, HDCP 2.2 e HDCP 1.4
2. Risoluzione video fino a 4K2K@60Hz (YUV 4:4:4) su tutte le porte HDMI
3. Supporta larghezza di banda video 18Gbps
4. Sono supportati Dolby Vision, HDR10+ e HLG.
5. Supporto 4K->1080P Down Scaler per ogni porta di uscita
6. HDMI audio pass-through fino a 7.1CH HD audio (LPCM, Dolby TrueHD e DTS-HD Master Audio)
7. Audio dis-incorporato è supportato tramite porte analogiche e coassiali
8ARC, CEC e gestione intelligente EDID sono supportati
9. 1U progettazione montata su scaffale con display OLED sul pannello anteriore
10Controllo tramite pulsanti del pannello anteriore, telecomando IR, RS-232, LAN e GUI Web
Specificità
|
Tecnico
|
|
Conformità HDMI
|
HDMI 2.0b
|
| Conformità HDCP |
HDCP 2.2 e HDCP 1.4
|
|
Larghezza di banda video
|
18 Gbps
|
|
Risoluzione video
|
Fino a 4K2K@50/60Hz (4:4:4)
|
|
Spazio colore
|
RGB, YCbCr4:44/4:2Due quarti:2:0
|
|
Profondità del colore
|
8 bit, 10 bit, 12 bit
|
|
Formati audio HDMI
(Pass-through)
|
LPCM 2/5.1/7.1Dolby Digital, DTS 5.1, Dolby Digital+,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
|
|
Formati audio coassiali
|
LPCM 2.0, Dolby Digital / Plus, DTS 5.1
|
|
Formati audio L/R
|
PCM2.0
|
|
Formati HDR
|
HDR10, HDR10+, Dolby Vision, HLG
|
| Protezione ESD |
Modello del corpo umano:
±8kV (scarica a intervallo d'aria), ±4kV (scarica a contatto)
|
|
Connessione
|
|
Porte di ingresso
|
8×HDMI Tipo A [19 pin femminile]
1xIR EXT [3.5mm Stereo Mini-jack]
|
|
Porte di uscita
|
8×HDMI Tipo A [19 pin femminile]
8×Coax Audio (RCA)
8×L/R Audio [3.5mm Stereo Mini-jack]
|
|
Porti di controllo
|
1×TCP/IP [RJ45]
1×RS-232 [D-Sub 9]
|
|
Meccanica
|
|
Abitazione
|
Contenitore in metallo
|
|
Colore
|
Nero
|
|
Dimensioni
|
TX: 440 mm (W) × 200 mm (D) × 44,5 mm (H)
|
|
Peso
|
TX: 2,8 kg
|
|
Fornitore di energia
|
Input: AC 100 - 240V 50/60Hz
Fattore di uscita: DC 12V/5A (norma USA/UE, certificato CE/FCC/UL)
|
|
Consumo di energia
|
43W
|
|
Temperatura di funzionamento
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Temperatura di conservazione
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Umidità relativa
|
20~90% RH (non condensante)
|
| Nota:Le specifiche possono essere modificate senza preavviso |
Diagramma di connessione

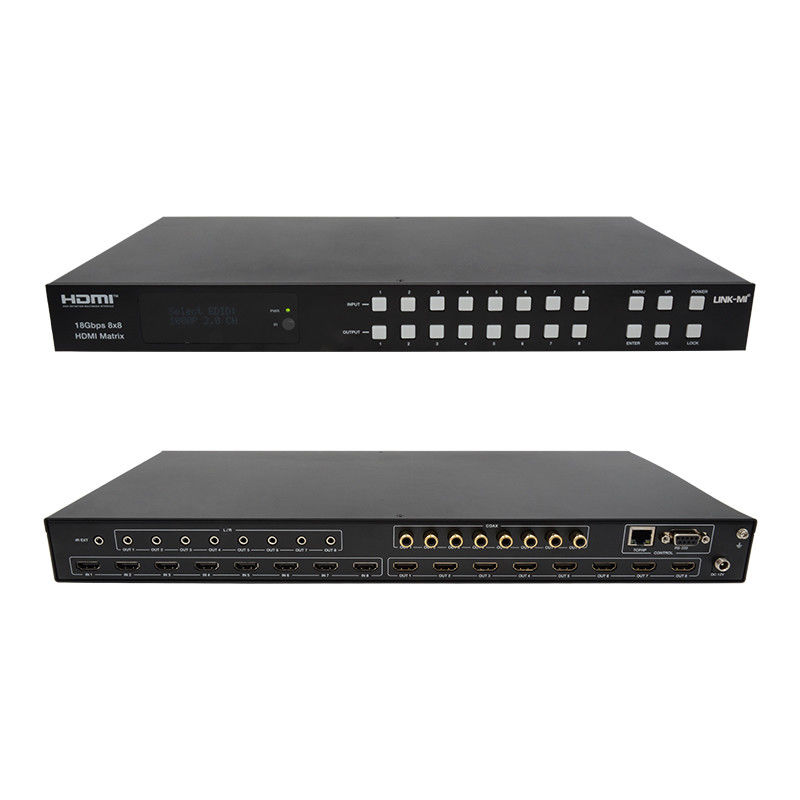

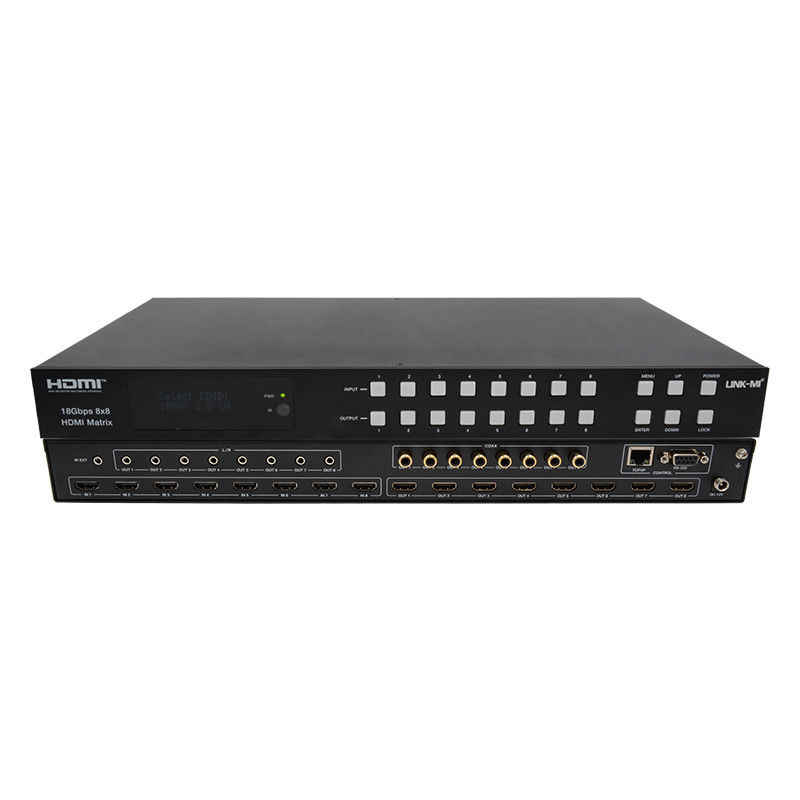

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
LM-MX88A 8x8 HDMI Matrix LR Coax Audio 4K@60 ARC.p...
