HD Video DVI a BNC SDI Converter
Introduzione
LINK-MI HD Video Converter è un dispositivo per convertire il segnale DVI in segnale 3G/HD/SD SDI.Allo stesso tempo, LM-PDS01 supporta un segnale audio stereo analogico esterno incorporato nel segnale 3G/HD/SD-SDI.
Caratteristiche
1Input di segnale DVI standard VESA
2. Opzionale 3G / HD / SD SDI output di segnale
3. uscita opzionale 1080P/1080I/720P/480I/576I/1080PSF
4. Segnale di ingresso DVI adattivo
5. Supporto DVI segnale audio stereo analogo esterno incorporato nel segnale SDI
6. SDI impostazione uscita "frequenza"
7. SDI imposta uscita a "frequenza fissa"
8.Le caratteristiche speciali possono essere personalizzate
Specificità
| Nome |
HD Video DVI a BNC SDI Converter |
| Numero modello. |
LM-PDS01 |
| Input DVI |
Segnale |
Segnale DVI standard VESA |
| Collegamento |
DVI-I |
| Amplitudine del segnale |
800 mV ± 10% (75 R) |
| Impedenza |
100Ω |
| Input audio analogo |
Segnale di ingresso |
Audio stereo analogo |
| Campione digitale |
48K |
| Impedenza |
16Ω |
| Collegamento |
Telefoni acustici |
| SDI Output |
Segnale di uscita |
Segnale SDI 3G/HD/SD |
| Tariffa di codice |
270 Mbps~2.97 Gbps |
| Impedenza |
75Ω |
| Amplitudine del segnale |
800 mV ± 10% |
| Collegamento |
BNC (norma IEC 169-8) |
| Parametri generali |
Fornitore di energia |
DC 5-12V |
| Potenza |
< 2W |
| Dimensione ((L*W*H) |
141*102*30 mm |
| Controllo |
Interruttore DIP |
| Peso netto |
00,3 kg |
| Intervallo di temperatura di funzionamento |
0-50°C |
| Intervallo di temperatura di stoccaggio |
-20 a 75°C |
| Intervallo di umidità di esercizio |
20-70% RH |
| Intervallo di umidità di stoccaggio |
0-90%RH |
Diagramma di connessione

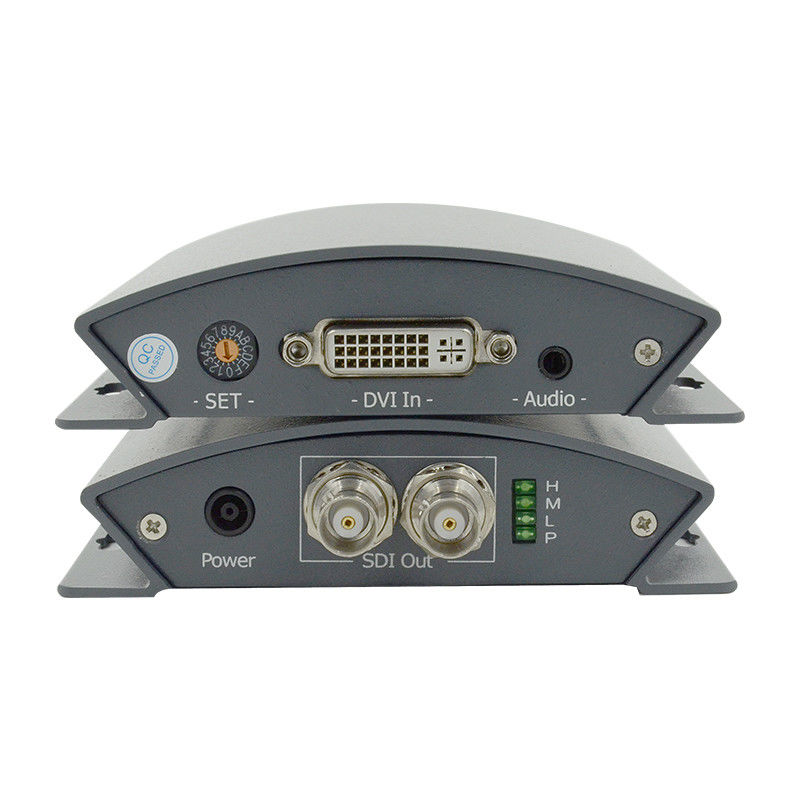

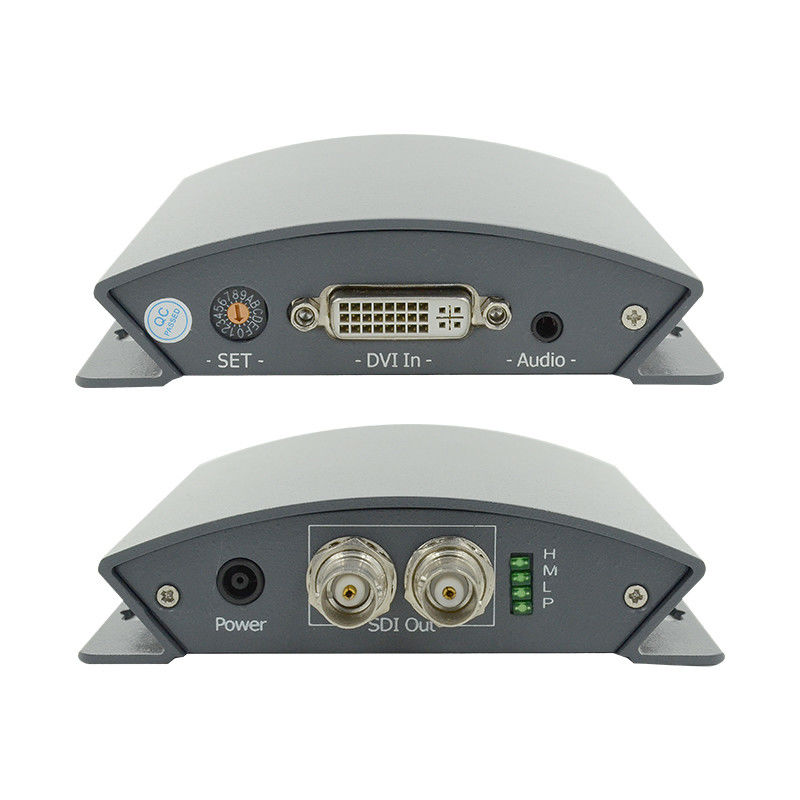

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
LM-PDS01 DVI a SD_HD_3G SDI Converter.pdf
