BNC SDI a YPbPr Converter
Introduzione
LINK-MI LM-PSY01 BNC SDI to YPbPr Converter è un dispositivo per convertire il segnale 3G/HD/SD-SDI in segnale YPbPr, basato sulla tecnologia LINK-MI di terza generazione.Integra ricevitori 3G/HD/SD-SDI e codificatore YPbPr, può convertire il segnale 3G/HD/SD-SDI in uscita video componente. Allo stesso tempo, LM-PSY01 BNC SDI to YPbPr Converter può anche supportare audio De-embedded dal segnale 3G/HD/SD SDI,uscita alle porte analogiche. LM-PSY01 BNC SDI to YPbPr Coverter integra la funzione di conversione verso l'alto e verso il basso, con ingresso di segnale SDI adattivo.La conversione verso il basso può selezionare il taglio sinistro/diritto o il taglio in alto/sotto con nero. Può anche supportare l'uscita a schermo intero.
Caratteristiche
1Basato sulla tecnologia LINK-MI di terza generazione
2. Supporta l'input di segnale SDI 3G/HD/SD
3. Supporta l'uscita a loop del segnale SDI 3G/HD/SD
4Supporta il formato video 1080p/1080i/720p/480i/576i
5Supporta 1080PSF/ 720P 30/25/24Hz
6. uscita SD/HD YPbPr
7. Supporta la funzione di conversione verso l'alto e verso il basso
8. Selezionare 3 tipi di modalità liberamente sotto la conversione verso il basso
9. Segnale di ingresso SDI adattivo
10. Audio disintegrato dal segnale di ingresso SDI
11. Supporta uscita audio stereo analogica
12Può essere travestito.
Specificità
| Nome |
BNC SDI a YPbPr Converter |
| Numero modello. |
LM-PSY01 |
|
SDI Input / Output
|
Segnale |
3G/HD/SD SDI |
| Collegamento |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps-2.97 Gbps |
| Amplitudine del segnale |
800mv ± 10% (75 Ω) |
| Impedenza |
75Ω |
|
Uscita audio analogica
|
Segnale di uscita |
Audio stereo analogo |
| Impedenza |
16Ω |
| Collegamento |
Telefoni acustici |
|
YPbPr Output
|
Segnale di uscita |
Segnale analogico YPbPr |
| Collegamento |
BNC (norma IEC 169-8) |
| Amplitudine del segnale |
800mv ± 10% (75 Ω) |
| Impedenza |
75Ω |
|
Parametri generali
|
Fornitore di energia |
DC 5-12V |
| Potenza |
< 2W |
| Dimensione ((L*W*H) |
141*102*30 mm |
| Controllo |
Interruttore DIP |
| Peso netto |
00,3 kg |
| Intervallo di temperatura di funzionamento |
0-50°C ((non condensante) |
| Intervallo di temperatura di stoccaggio |
-20 a 75°C |
| Intervallo di umidità di esercizio |
20-70% RH |
| Intervallo di umidità di stoccaggio |
0-90%RH |
Diagramma di connessione

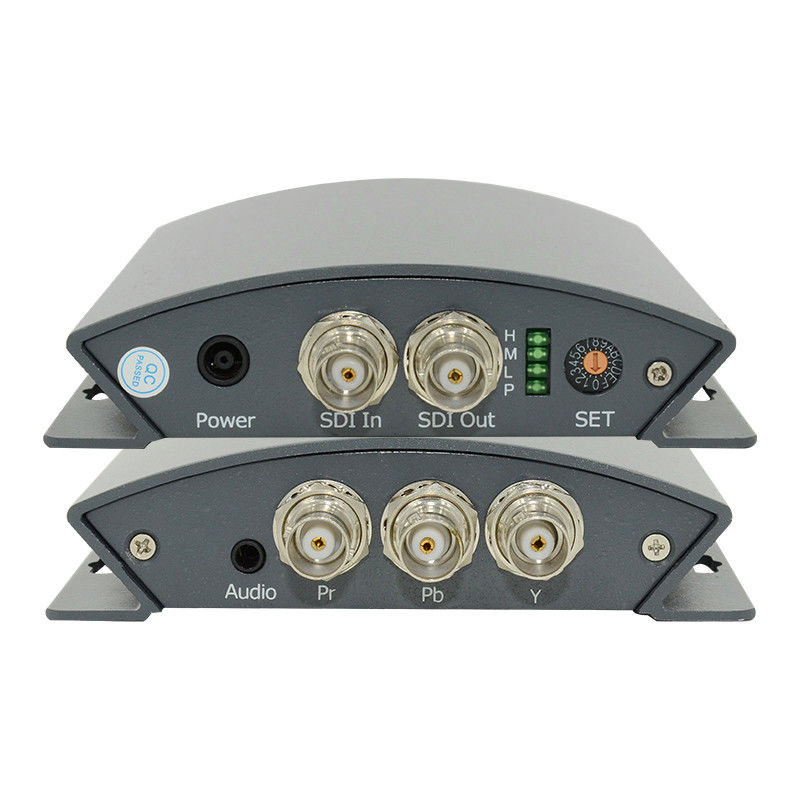

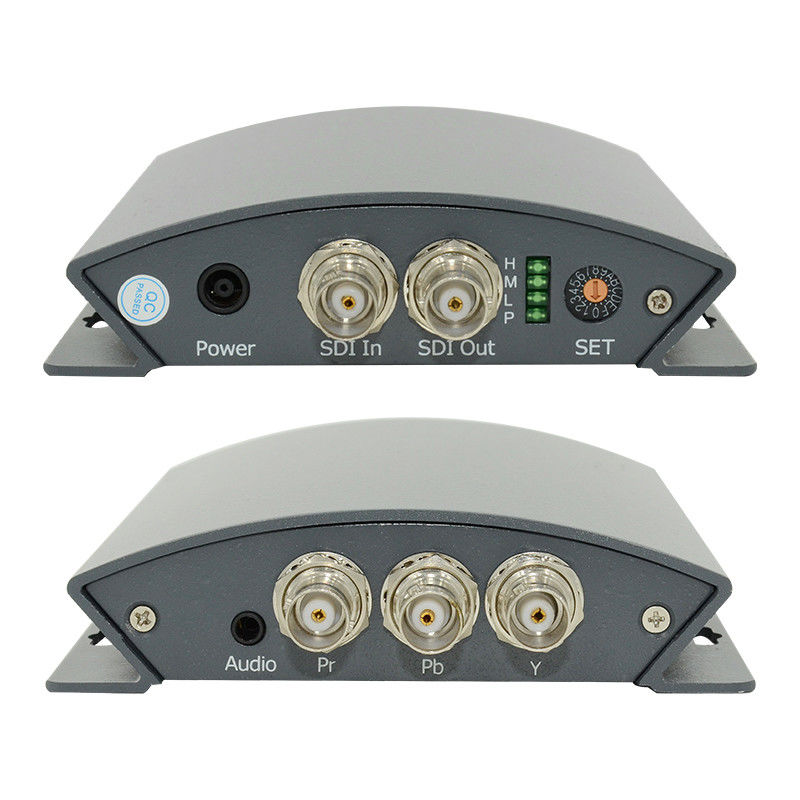

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
LM-PSY01 BNC SDI a YPbPr Converter.pdf
