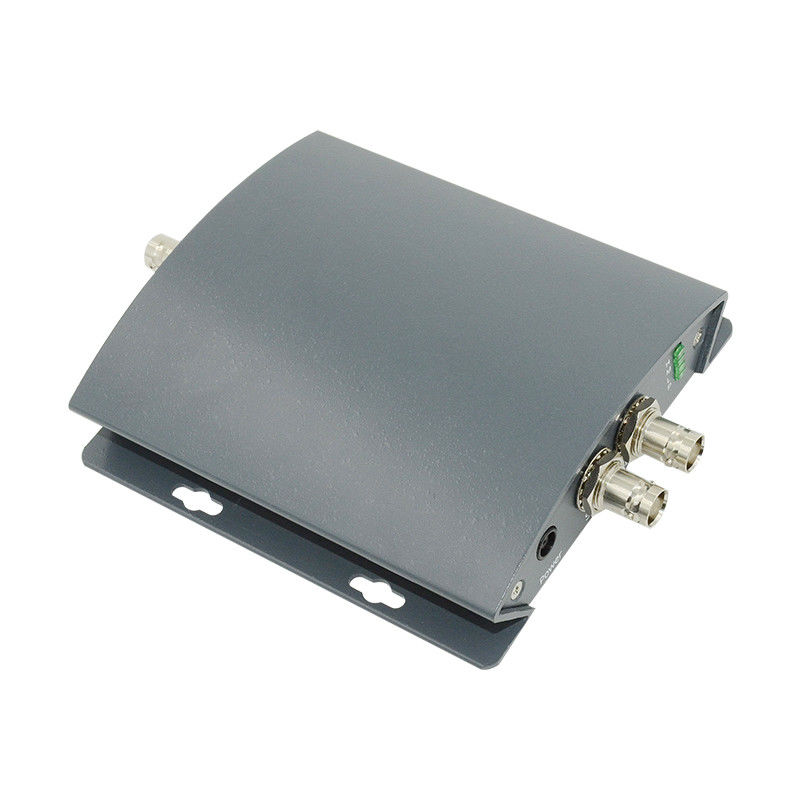

Segnale AV/CVBS supporta SDI a BNC Video Converter Adapter
Introduzione
LINK-MI LM-PSC01 AV/CVBS Signal Supports SDI to BNC Video Converter Adapter è applicato a 3G/HD/SD SDI Signal Conversion Converter, integra FRCS (Frame Rate Conversion System),Ricevitori SDI e codificatore CVBS, può convertire il segnale SDI 3G/HD/SD in video CVBS composito.LM-PSC01 Segnale AV/CVBS Supporta SDI a BNC Video Converter Adapter supporta audio disintegrato dal segnale SDI 3G/HD/SD, uscita alle porte analogiche.
Caratteristiche
1. SostenereInput di segnale SDI 3G/HD/SD
2. SostenereSistemi di trasmissione di segnali SDI
3. SostenereFormato video 1080p/1080i/720p/480i/576i
4. Sostenere1080PSF/ 720P 30/25/24Hz
5.Uscita SD CVBS(Supporta PAL/NTSC)
6. Supporta la funzione Down-Conversion
7. Down-Conversion hanno tre modalità ( (Left/Right Cut, T/B Black, Point to Point Output) può essere scelto
8. Segnale di ingresso SDI adattivo
9. Audio disintegrato dal segnale di ingresso SDI
10.Supporta uscita audio stereo analogica
11. SDI Looping out e uscita CVBS sincrona
12. Uscita della barra di colore
13Può essere travestito.
Specificità
| Nome |
Adapter per il convertitore video SDI a BNC |
| Numero modello. |
LM-PSC01 |
| SDI Input / Output |
Segnale |
3G/HD/SD SDI |
| Collegamento |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps-2.97 Gbps |
| Amplitudine del segnale |
800mv ± 10% (75 Ω) |
| Impedenza |
75Ω |
| Uscita audio analogica |
Segnale di uscita |
Audio stereo analogo |
| Impedenza |
16Ω |
| Collegamento |
Telefoni acustici |
| Sulla produzione CVBS |
Segnale di uscita |
Segnale CVBS analogo |
| Collegamento |
BNC (norma IEC 169-8) |
| Amplitudine del segnale |
800mv ± 10% (75 Ω) |
| Impedenza |
75Ω |
| Parametri generali |
Fornitore di energia |
DC 5-12V |
| Potenza |
< 2W |
| Dimensione ((L*W*H) |
141*102*30 mm |
| Controllo |
Interruttore DIP |
| Peso netto |
00,3 kg |
| Intervallo di temperatura di funzionamento |
0-50°C |
| Intervallo di temperatura di stoccaggio |
-20 a 75°C |
| Intervallo di umidità di esercizio |
20-70% RH |
| Intervallo di umidità di stoccaggio |
0-90%RH |
Diagramma di connessione

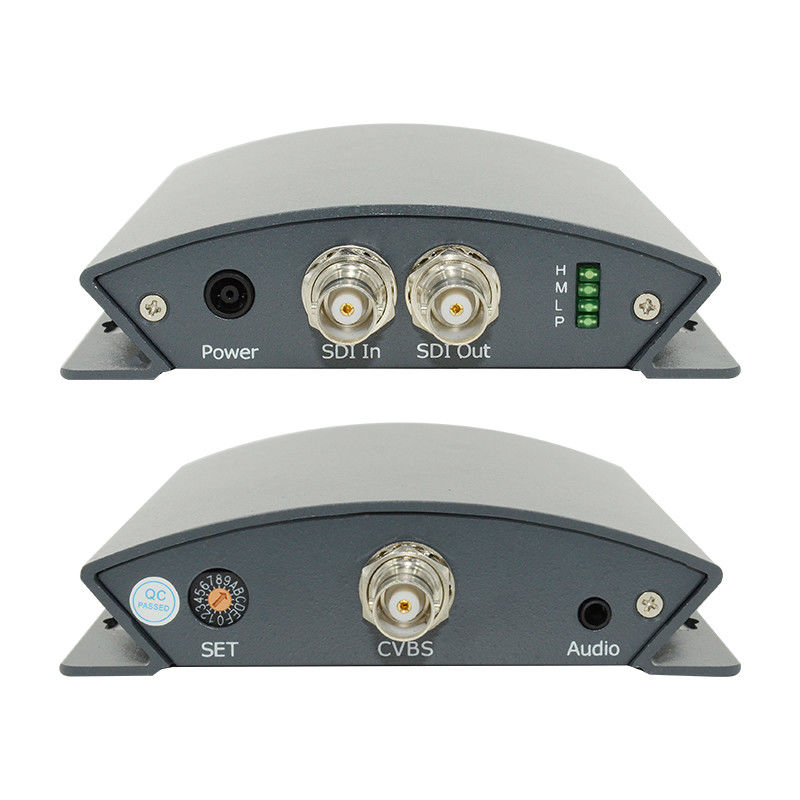

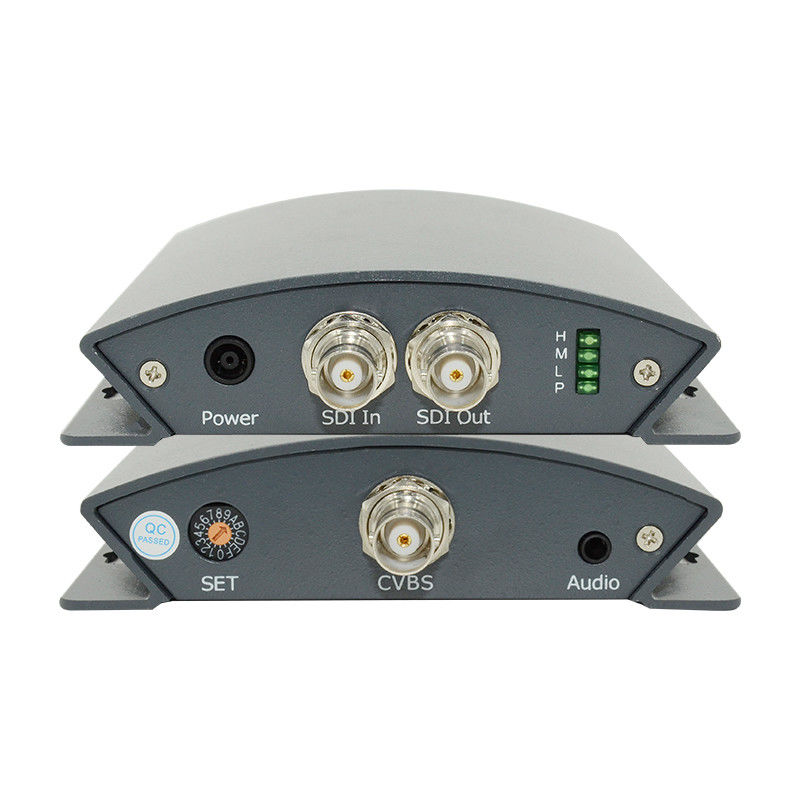

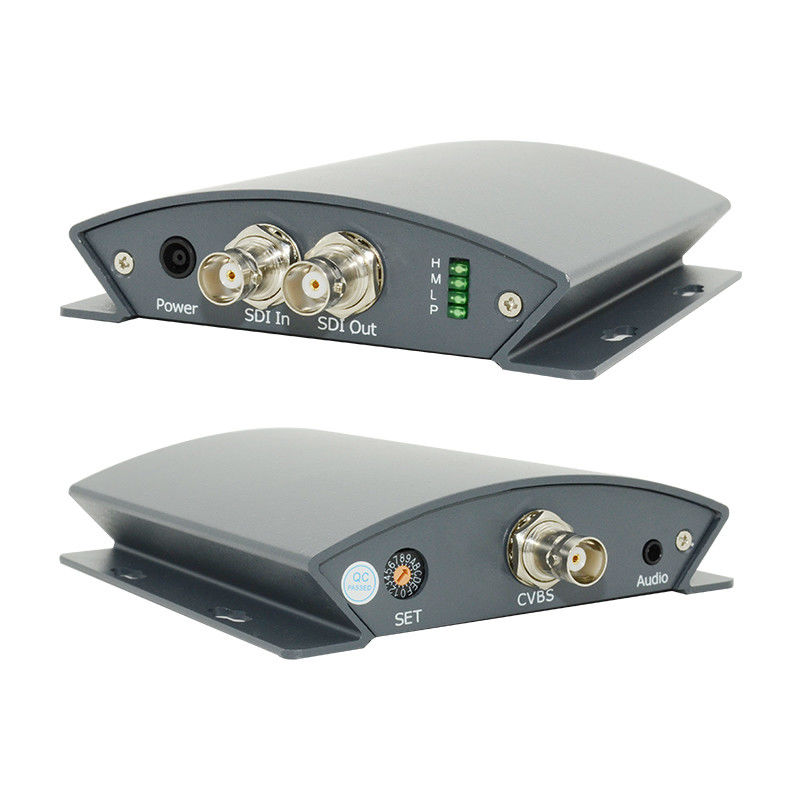

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
LM-PSC01 SDI a CVBS Converter.pdf
