4X2 HDMI Matrix Switch Supporto di estrazione audio da 4K a 1080P EDID in scala ridotta
Introduzione
LINK-MI LM-MX42S Il 4x2 HDMI 2.0 Matrix Switcher ruota simultaneamente quattro sorgenti HDMI su due display HDMI. Supporta fino a 4K2K@60Hz YCbCr 4:44 e HDCP 2.2. L'uscita A supporta la de-incorporazione audio a uscite L/R ottiche e analogiche. L'uscita B può supportare automaticamente la funzione downscale da 4K a 1080P se la sorgente è 4K ma il televisore supporta solo fino a 1080P.16 diverse configurazioni EDID possono soddisfare la maggior parte dei casi di utilizzoControllo flessibile attraverso pulsanti sul pannello, controllo IR.
Caratteristiche
1. compatibile con HDMI2.0b, HDCP2.2/HDCP1.4.
2Fino a 4K2K@60Hz (4:4:4) su tutte le porte HDMI.
3Supporta l'audio pass-through fino a 7.1 canali di audio ad alta definizione (LPCM, Dolby TrueHD e DTS-HD Master Audio).
4- Out Un de-incorporazione audio per L / R ottici e analogici.
5. Out B supporta automaticamente il downscale da 4K a 1080P.
6- HDR, ARC, gestione EDID intelligente.
7Il controllo e' tramite pulsante e infrarossi.
Specificità
| Numero modello. |
LM-MX42S |
| Tecnico |
| Conformità HDMI |
HDMI 2.0 |
| Conformità HDCP |
HDCP 2.2 e HDCP 1.4 |
| Risoluzione video |
4K2K@50/60Hz ((YUV4:44: 4K2K@30Hz. Tutti i televisori 3D HDMI
formato
|
| Spazio colore |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Profondità del colore |
8 bit, 10 bit, 12 bit |
| Formati audio HDMI |
PCM2.0/5.1/7.1CH, Dolby 5.1DTS5.1, Dolby-TrueHD,
DTS-HD
|
| Formati audio ottici |
LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| Formati audio L/R |
Stereo analogico 2CH
|
| Protezione ESD |
Modello del corpo umano: ±8kV (scarica a intervallo d'aria), ±4kV (scarica a contatto) |
|
Connessioni
|
| Porte di ingresso |
4×HDMI Tipo A [19 pin femminile]
Finestra del ricevitore 1×IR
|
| Porte di uscita |
2×HDMI Tipo A [19 pin femminile]
1×L/R audio out [3.5mm Stereo Mini-jack]
1×Optico audio fuori [S/PDIF]
|
|
Meccanica
|
| Abitazione |
Contenitore in metallo |
| Colore |
Nero |
| Dimensioni |
12.5 mm ((W) × 9.5 mm ((D) × 2.5 mm ((H)
|
| Peso |
363 g |
| Fornitore di energia |
Input: AC100~240V 50/60Hz
Fattore di uscita: DC5V/1A ((norme USA/UE, certificato CE/FCC/UL)
|
| Consumo di energia |
3.2W (massimo) |
| Temperatura di funzionamento |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura di conservazione |
-20°C ~ 60°C / -4°F ~ 140° |
| Umidità relativa |
20~90% RH (non condensante) |
| Nota: le specifiche possono essere modificate senza preavviso. |
Diagramma di connessione

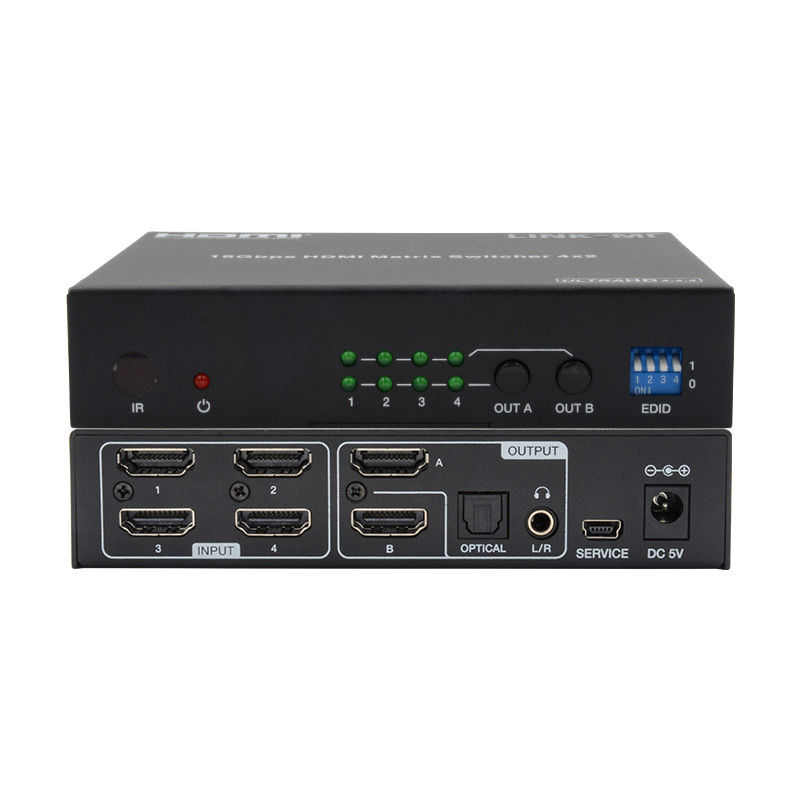

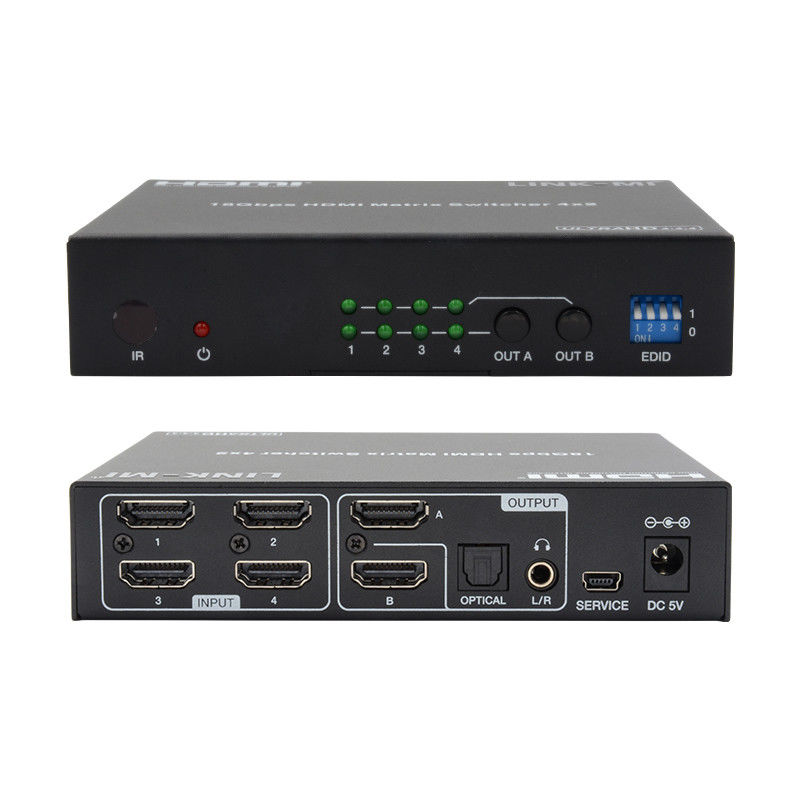

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
LM-MX42S 4x2 HDMI 2.0 Matrix Switcher.pdf
