Convertitore AHD a HDMI, con uscita AHD 1xlooping
Introduzione
LINK-MI LM-AHD01 a HDMI è un convertitore professionale, UTILA il design di elaborazione di conversione SCALER di livello industriale, convertendo il segnale AHD lungo tutta l'uscita del segnale HDMI,Anello di amplificazione del segnale AHD fino alla fine allo stesso tempo. Fai il tuo equipaggiamento HDMI HD compatibile sistema AHD. segnale AHD identificazione automatica compatibile AHD - 720 p, AHD - 960 segnale HD,come l'uscita HDMI può essere fissato in cinque tipi dei formati più utilizzati: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 e 1080 p60.
Caratteristiche
1. Supporta l' input AHD ad alta definizione
2. Supporta l'ingresso di segnale digitale ad alta definizione HDMI ((1080P@60Hz)
3. Sostenere l' adattatore di alimentazione 5-24V DC
4. Supporto per il ricevitore AHD integrato, modulatore HDMI integrato
5. Supporto HDMI Uscita in formato di risoluzione fissa
6. Supporta compatibilità verso il basso HDMI versione 1.3
7Supporta l'uscita di video fluente, nessuna perdita di segnale, schermo parziale e oscillazione dello schermo.
8.I prodotti sono specializzati nella sala macchine di trasmissione radiotelevisiva e nel sistema di modifica non lineare; l'installazione è semplice ((senza installazione di software e driver).
9- Considerazione della conduzione termica del progetto, 7 giorni x 24 ore online requisiti di funzionamento
Specificità
| Numero di modello |
LM-AHD01 |
| Articolo |
Distribuitore AHD-HDMI+AHD |
| Peso |
0.195 kg |
| Dimensione |
135 x 110 x 26 mm (5,31 x 4,33 x 1,02 mm) |
| Materiale |
Leghe di alluminio |
| Punti di vendita |
Progettazione hardware pura, scalare, identificazione intelligente e estensione AHD |
| Interfaccia di input |
1 x AHD (BNC) |
| Formato AHD |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Forza del segnale |
0.8Vp-p |
| Impedenza |
75Ω |
| Tipo di accoppiamento |
Climatizzazione |
| Distanza massima raccomandata |
500 metri. |
| Standard del cavo |
SYV75-3 /5 /7 |
| Interfaccia di uscita |
1 x HDMI (Tipo A) 1 x AHD (BNC) |
| Formato HDMI |
HDMI 1.3a ((1.3/1.2/1.1) |
| Risoluzione HDMI |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| Larghezza di banda dell'interfaccia |
2.25Gbps, completamente digitale (un totale di 6.75Gbps, ogni colore 2.25Gbps) |
| Gitter dell' orologio |
< 0,15 Tbit |
| Tempo di risalita |
< 0,3 Tbit ((20%-80%) |
| Tempo di caduta |
< 0,3 Tbit ((20%-80%) |
| Tipo di segnale |
Segnale digitale T.M.D.S DVI-D/HDMI nella specifica DVI1.0/HDMI1.3a |
| Forza del segnale |
T.M.D.S. 3.3V p-p |
| Livello minimo/massimo |
T.M.D.S. 2,9V/3,3V
|
| Impedenza |
50Ω |
| Errore massimo di compensazione CC |
± 15 mV |
| Distanza massima raccomandata |
10 metri. |
| Interfaccia di alimentazione |
1 x DC_2,1 mm. |
| Corrente alternata (AC) |
110~220V 50/60Hz. |
| Corrente continua (DC) |
DC5~24V ±500mA |
| Fornitore di alimentazione |
Corrispondenza di spina UL, spina BS, spina VDE |
| Dissipazione massima di potenza |
Max 5W |
| Protezione ESD |
1a Scarica di contatto Livello 3.
1b Scarico d'aria Livello 3.
Norma esecutiva:IEC61000-4-2.
|
| Tempo medio tra i fallimenti (MTBF) |
30.000 ore. |
| Temperatura |
Conservazione, temperatura d'uso -25°C -80°C |
| Umidità: immagazzinamento |
Umidità d'uso: 0~95% |
| Dimensioni della scatola regalo |
220 x 162 x 60 mm (8,66 x 6,38 x 2,36) |
| Peso netto |
0.385 kg |
| Peso lordo |
0.400 kg |
| Dimensioni di cartone |
520 x 455 x 315 mm (20,47 ¢ x 17,91 ¢ x 12,40 ¢) |
| Peso netto |
11.550kg ((30pcs) |
| Peso lordo |
12.000kg |
Diagramma di connessione

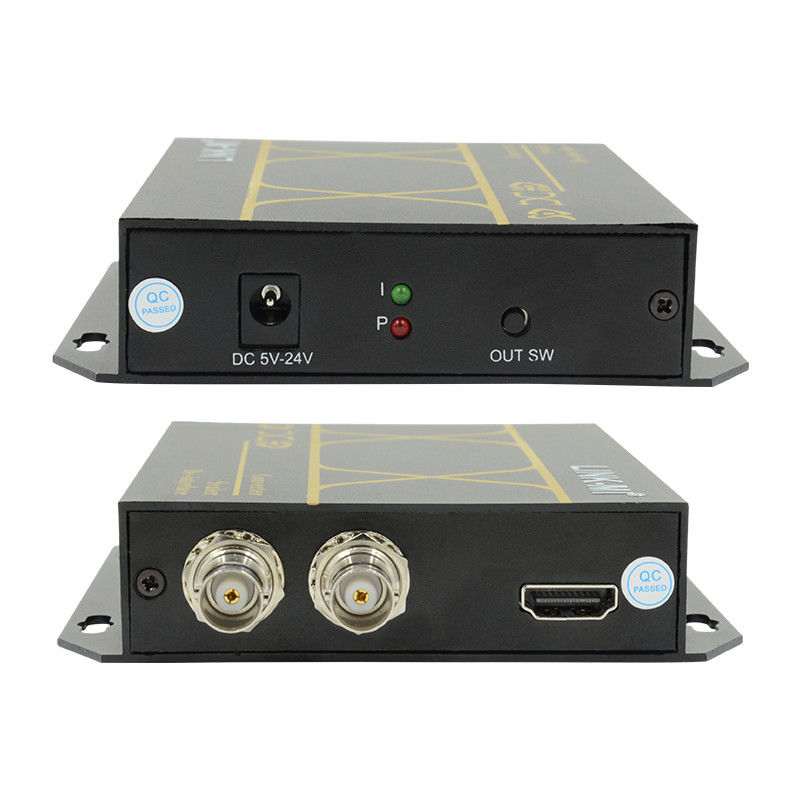

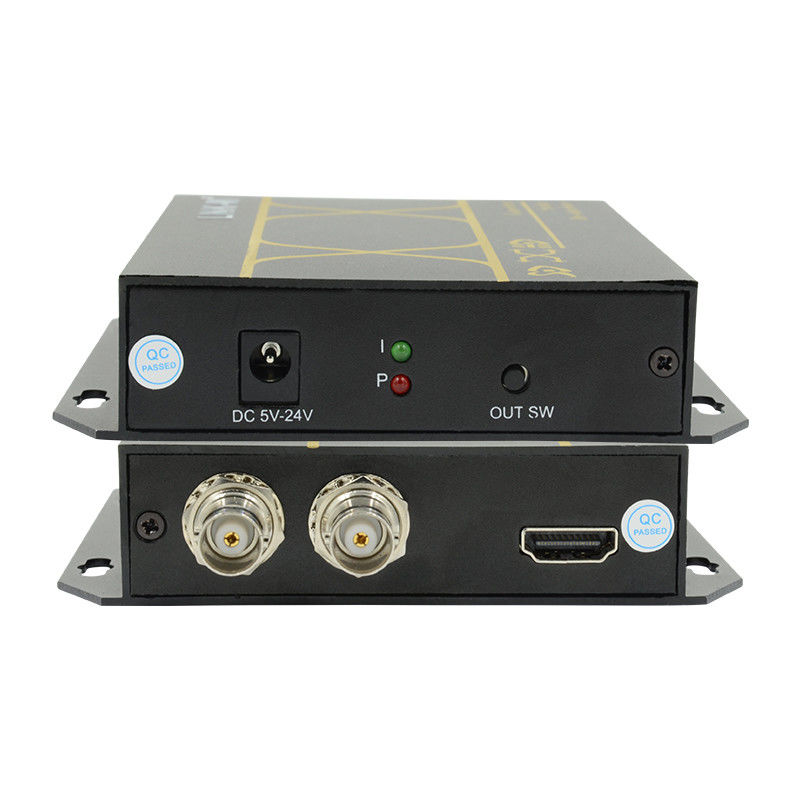

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI da più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
