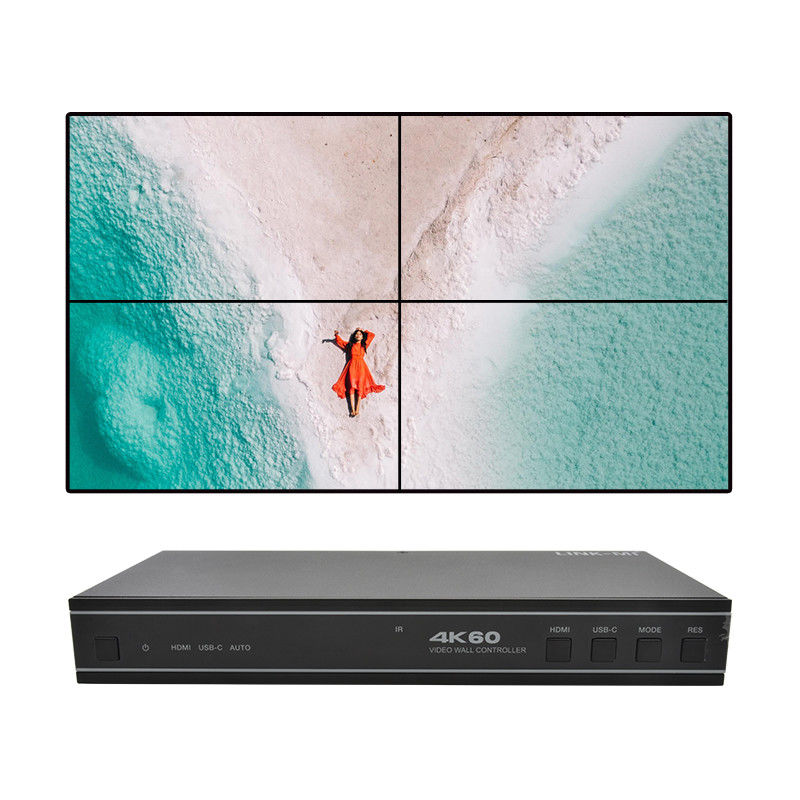

1X4 HDMI Video Wall Controller Supporto ingresso USB-C, audio, RS232
Introduzione
LINK-MI LM-TV04MIl video controller 1x4 a 18 Gbps è progettato per realizzare la cattura, la conversione, il routing e la distribuzione di segnali di tutti i formati sul video wall (display LCD),mantenendo una vera trasmissione del segnale digitale. Dispone di ingressi HDMI e USB-C con risoluzione fino a 4K@604:4:4Supporta più modalità video wall da impostare per l'uscita video. Inoltre, sono supportate anche l'output di de-embedding audio ottico e audio analogo L/R.
Caratteristiche
1- HDMI 2.0, HDCP 2.2 e DP1.2a conformi
2. Supporta l'ingresso HDMI e l'ingresso USB-C e la risoluzione è fino a 4K@60Hz 4:4:4
3. Supporta l'uscita di audio ottico e di audio analogo L/R
4Supporta 8 modalità di splicing video: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5- supporto alla rotazione dell'immagine a 180°, comodo per l'installazione in soffitto
6. Regolazione della lunetta di supporto per il bordo di splicing
7Gestione avanzata dell'EDID
8Controllo tramite pulsanti del pannello anteriore, telecomando IR e comandi RS-232
9. Semplice plug and play, non sono richieste impostazioni di azionamento e installazione
Specificità
| Numero modello. |
LINK-MI LM-TV04C |
| Tecnico |
| Conformità HDMI |
HDMI 2.0b |
| Conformità HDCP |
HDCP 2.2 |
| Larghezza di banda video |
18 Gbps |
| Risoluzione video |
Input: fino a 4K@60Hz 4:4:4
Uscita: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Spazio colore |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
| Profondità del colore |
8/10/12 bit |
| Livello IR |
5Vp-p |
| Frequenza IR |
Frequenza IR |
| Formati audio |
HDMI IN/OUT: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX,
DTS, DTS-EX, DTS-96/24
L/R OUT: PCM 2.0
SPDIF ((OPTICO): Dolby Digital/plus, DTS 5.1, PCM 2.0 |
| Ritardo audio |
Nessuna latenza |
| Ritardo video |
Nessuna latenza |
| Protezione ESD |
Modello del corpo umano ± ±8kV (scarica a vuoto) &
± 4 kV (scarica di contatto) |
| Connessione |
| Porte di ingresso |
1 × HDMI INPUT [Tipo A, femmina a 19 pin]
1 × USB-C INPUT [tipo C, femmina a 24 pin] |
| Porte di uscita |
4 × uscita HDMI [tipo A, femmina a 19 pin]
1 × SORTA AUDIO OPTICA [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Porte di controllo |
1 × RS-232 [connettore Phoenix da 3,81 mm]
1 × IR EXT [3,5 mm, Stereo Mini-jack] |
| Meccanica |
| Moduli di splicing |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| Altre funzioni |
Sottotitoli, zoom e taglio, cascata, rotazione... |
| Altri |
| Abitazione |
Contenitore in metallo |
| Colore |
Nero |
| Dimensioni |
220 mm [W] × 100 mm [D] × 30 mm [H] |
| Peso |
590 g |
| Fornitore di energia |
Input: AC 100-240V 50/60Hz, Output: DC 12V/1A
(norma USA/UE, certificato CE/FCC/UL) |
| Consumo di energia |
5.5W (massimo) |
| Temperatura di funzionamento |
32 - 104°F / 0 - 40°C |
| Temperatura di conservazione |
-4 - 140°F / -20 - 60°C |
| Umidità relativa |
20 - 90% RH (senza condensazione) |
Diagramma di connessione

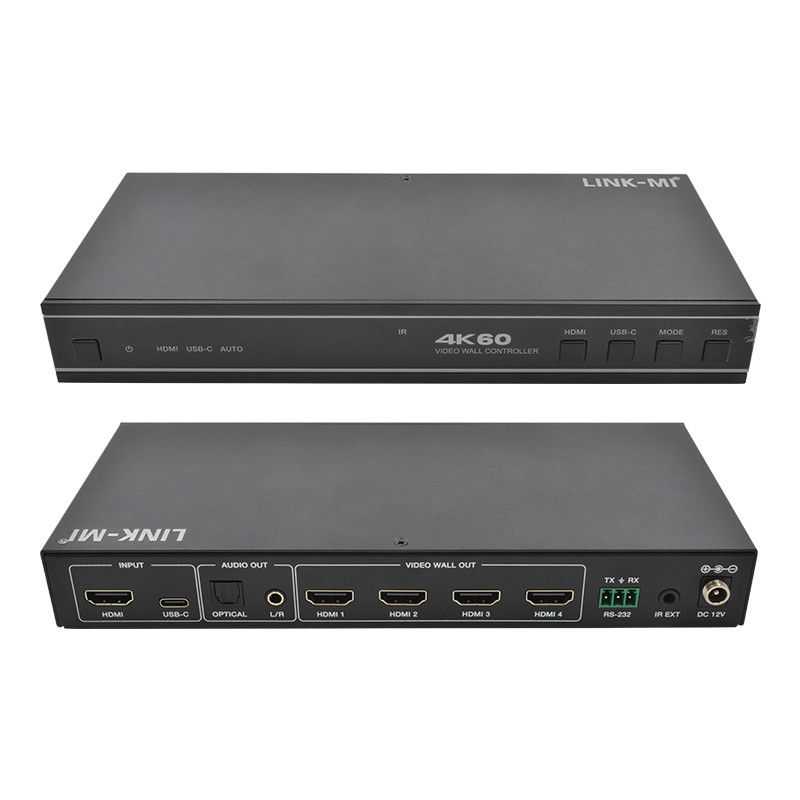

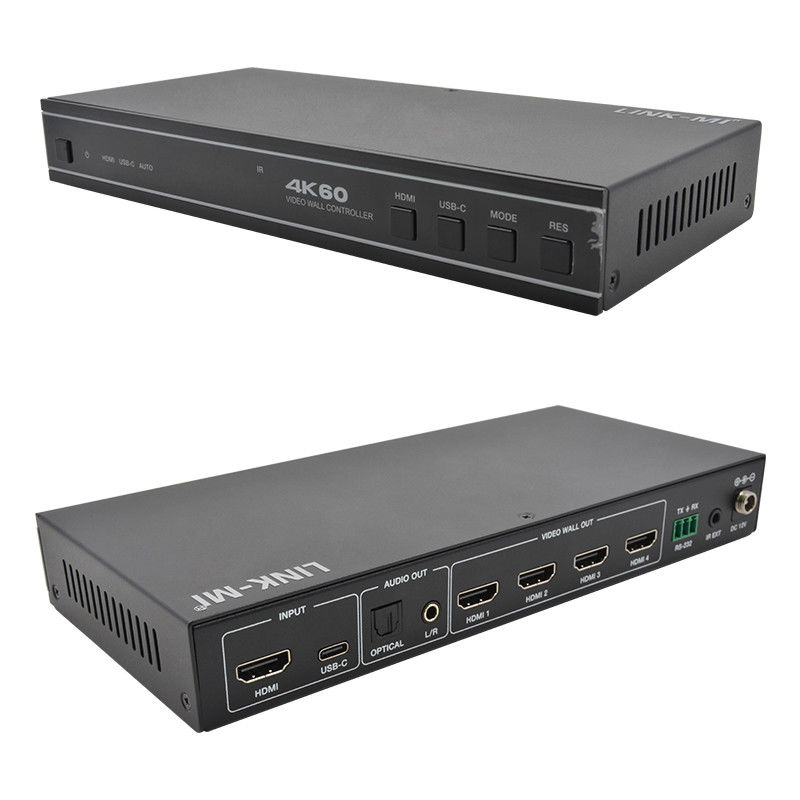

Descrizione del pannello
