HDMI/SDI Wireless 500M Extender con sistema TALLY Video Transmission Link
Introduzione
LINK-MI LM-WX500T Questa apparecchiatura è progettata per sostituire l'attuale cavo ampiamente utilizzato nell'ambiente di trasmissione e produzione in diretta, può essere utilizzata nella produzione cinematografica,trasmissione in diretta e molte applicazioni che richiedono una connessione video wireless di buona qualitàUn interfono con sistema TALLY è anche incorporato, permettendo al cameraman e al regista di parlare facilmente.
Caratteristiche
1. Trasmissione 3G/HD/SD-SDI e HDMI non compressa fino a 1080p 50/60 non compressa SDI&HDMI.
2. Minore di 1 latenza di fotogramma Non c'è un ritardo visibile del video e si può utilizzare come monitoraggio in tempo reale in posizione.
3Distanza di trasmissione fino a 2000 piedi (Linea di vista) La distanza di trasmissione può variare, a seconda dell'ambiente circostante, delle condizioni delle onde radio, del blocco degli edifici, ecc.
4. Supporto multicast Supporta un trasmettitore a più ricevitori. L'utente può impostare il canale per abbinare il trasmettitore e i ricevitori.
5. Frequenza di funzionamento senza licenza La frequenza wireless è 5,1-5,9 GHz e banda ISM 2,4G, operata senza licenza.
6- Ventilatore integrato TX lato ventilatore di ventilazione ad alta efficienza con rumore molto basso.
7Controllo del ventilatore Quando la temperatura è inferiore a 25°C, il ventilatore laterale integrato si spegne automaticamente.
8. display di temperatura lato TX.Utente può ottenere il trasmettitore temperatura interna in tempo reale da display OLED lato TX.
9. Regolazione manuale della potenza di trasmissione.Al fine di ridurre le interferenze reciproche durante l'utilizzo di più set di prodotti in un piccolo ambiente. L'utente può diminuire manualmente la potenza di trasmissione TX.
10. Crittografia AES 128
11. Indicatore TALLY anteriore e posteriore.Un'uscita JACK TALLY da 3,5 mm per il polso esterno ((non fornisce, e la corrente di uscita massima è di 20mA)
12. connettore LEMO a 6 pin per sistema di interfono
13. All-Metal Shell Sia il trasmettitore che il ricevitore adattano un guscio metallico che è resistente e solido.
14. Semplice connessione Il sistema wireless è progettato plug-and-play, senza alcuna configurazione software.
Specificità
| Articolo |
Specificità |
| Intervallo di frequenza |
5.1-5.9 ((GHz) * Soggetto a diverse normative RF nelle diverse regioni. |
| 2.4-2.483GHz con banda ISM |
| Metodo di modulazione e larghezza di banda |
OFDM/40MHz per il video |
| GFSK/1MHz per il sistema interfono |
| Formati video supportati |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Formati audio supportati |
PCM, DTS-HD, Dolby TrueHD |
| Codice orario |
SMPTE-12M |
| Distanza di trasmissione |
Fino a 2000 ft (linea di vista) |
| Trasmettitore |
| Antenna |
Antenna esterna 5G × 2pcs |
| Antenna esterna 2.4G x1pcs |
| Potenza di trasmissione |
17 dBm |
| Interfaccia funzionale |
Input HDMI; Input SDI; SDI Loop Output; Mini USB; LEMO Power IN; Antenna RPSMA Socket; Power ON/Off,3.5 mm presa HP/MIC
Fonte di uscita TALLY per Wrist
|
| Struttura di montaggio |
1/4 ′ connessione a caldaia |
| Display OLED |
Informazioni sul canale; stato del video; capacità della batteria; menu di stato, volume audio |
| Fonte di alimentazione |
9-18V per l'ingresso in corrente continua, batteria F550/F970 |
| Consumo di energia |
7.5-8.5W |
| Peso netto ((con antenna) |
400 g |
| Dimensioni |
142.5×76×24.3 mm |
| Temperatura |
-10-50°C (operativo); -40-80°C (mantenimento) |
| Ricevitore |
| Antenna |
Antenna esterna 5G × 5pcs |
| Antenna esterna 2G x1pcs |
| Essere sensibili |
-70 dBm |
| Interfaccia funzionale |
SDI Dual Output; HDMI Output; Mini USB;
LEMO Power IN; antenna RPSMA Socket;
Azionamento ON/OFF, presa HP/MIC da 3,5 mm;3.5mm TALLY socket; ago LEMO 6
|
| Struttura di localizzazione |
1/4 ′ connessione a caldaia |
| Display OLED |
Informazioni sul canale; Forza del segnale; Informazioni sulla potenza; Indicatore TALLY |
| Fonte di alimentazione |
9-18V per l'ingresso in corrente continua; batteria SONY a V-mount |
| Consumo di energia |
7.5-8.5W |
| Peso netto ((con antenna) |
800 g |
| Dimensioni |
169.5×122×25,2 mm |
| Temperatura |
-10-50°C (operativo); -40-80°C (mantenimento) |
Diagramma di connessione

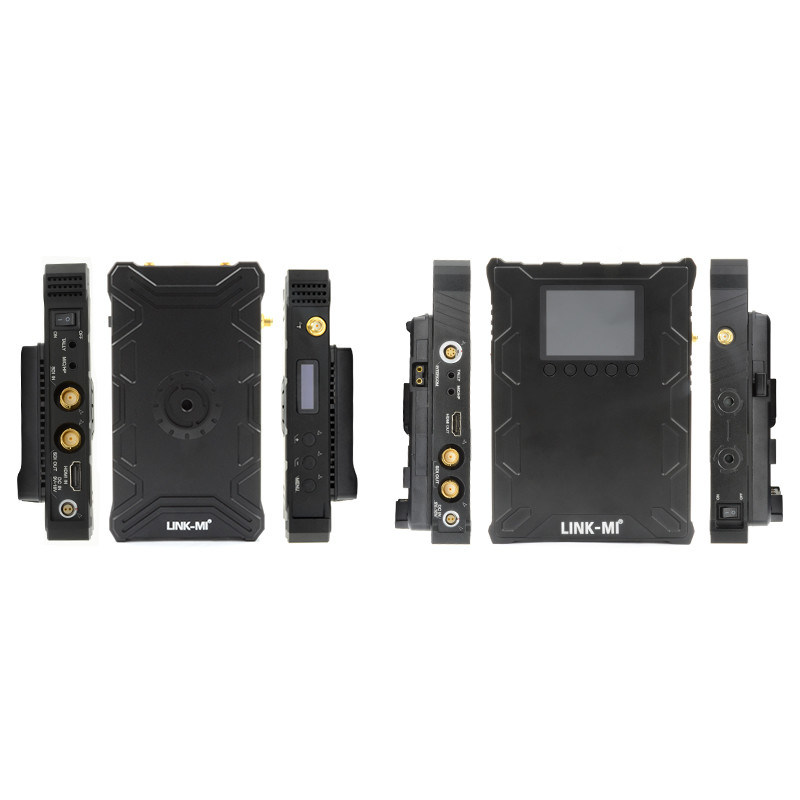

Descrizione del pannello
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1: Come produttore professionale, forniamo prodotti connessi HDMI più di 10 anni in Cina.
D2: Perché dovremmo scegliere voi?
A2: Possiamo offrire prodotti con prezzo di fabbrica, buona qualità, miglior servizio e lunga garanzia.
Q3: Che ne dici del tuo servizio prodotto?
A3: possiamo offrire OEM e ODM, stampare il tuo marchio, il tuo disegno sul prodotto in base alla quantità dell'ordine.
D4: Che ne dite delle condizioni di pagamento?
A4: Accettiamo trasferimento bancario, western union, money gram, paypal, Bank of China o contanti come pagamenti.
Q5: Come si spedisce il pacco?
A5: DHL, Fedex, EMS, via aerea, via mare... ecc.
Q6: Che tipo di garanzia offrite?
A6: Il nostro eccellente team di assistenza post-vendita vi fornirà supporto tecnico online. Offriamo una garanzia di un anno per i nostri prodotti.
Q7: Come posso acquistare i prodotti di cui ho bisogno se non c'è un prezzo sul sito web?
A7: Puoi inviarci la tua richiesta sui prodotti di cui hai bisogno. Le nostre vendite ti risponderanno entro 24 ore per aiutarti a effettuare l'ordine.
Manuale utente:
Kit di trasmissione wireless LM-WX500T 500M.pdf
